Абсолютный однооборотный магнитный преобразователь угловых перемещений (абсолютный энкодер) общепромышленного назначения. Имеет уплотнительную манжету, обеспечивающую пылевлагозащиту по IP67. Скорость вращения вала - не более 1000 оборотов в минуту. Рассчитан на жесткие условия эксплуатации.

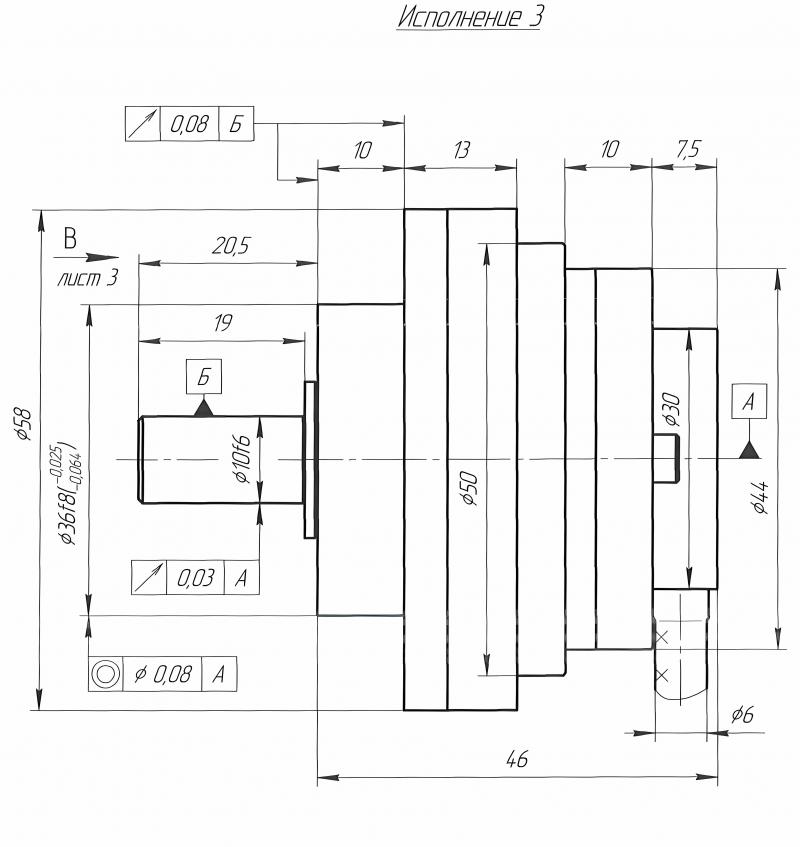

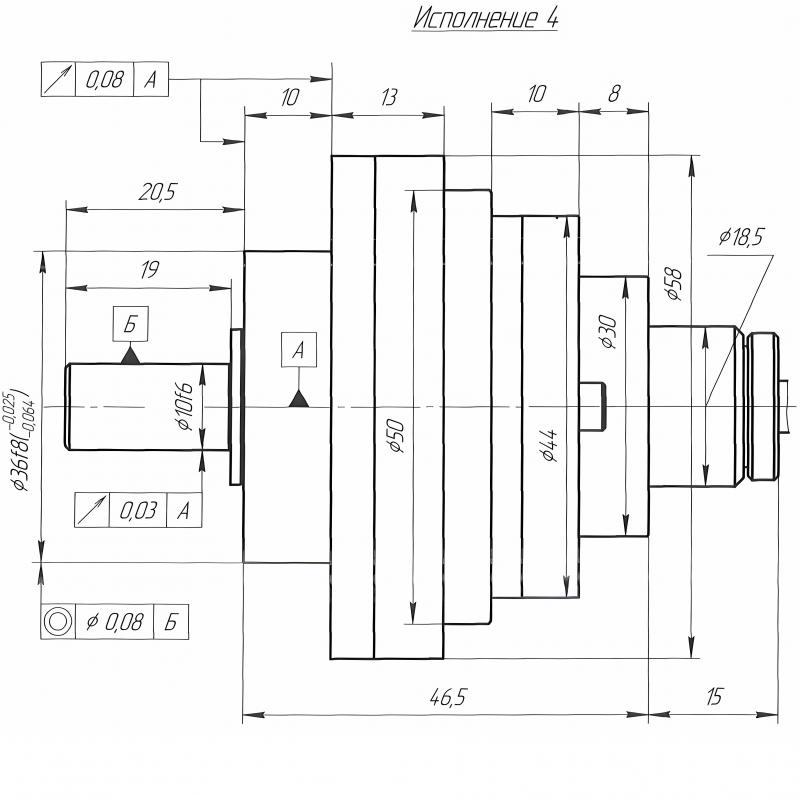

Диаметр корпуса 58 мм, диаметр цельного вала 10 мм, разрешающая способность - до 4096 позиций на обороте (до 12 бит), последовательный SSI, двоичный код или код Грея, напряжение питания +5 В или от +10 до 30 В.
Зажимной (clamping) фланец, унифицированный с широко распространенными энкодерами Heidenhain ROD 420 и ROD 450.
Применяется в качестве датчика положения на дерево- и металлообрабатывающем оборудовании, стендовом и испытательном оборудовании, для нужд автоматизации в пищевой промышленности, робототехнике, медицине и во многих других областях.
Последовательный SSI
Информация
CLOCKиDATAна рисунке не показаны
CLOCK- входной управляющий сигнал
DATA- выходной сигнал с числом разрядов nT - от 1 мкс до 11 мкс
t1 > 0.45 мкс
t2 ≤ 0.2 мкс
t3 - от 12 до 35 мкс
В исходном состоянии шины CLOCK и DATA установлены в логическую 1. После первого спада CLOCK шина DATA устанавливается в 0 и в преобразователе происходит фиксация текущей позиции.
По фронтам сигнала CLOCK производится побитовая передача зафиксированного значения кода по шине DATA, после чего шина DATA устанавливается в состояние логического 0 и удерживается в нем в течение времени t3.
В этот промежуток времени может быть повторно считано зафиксированное значение кода позиции путем перевода CLOCK в состояние логического 0 и подачи импульса.
Повторение выдачи может производиться неограниченное число раз.
По окончании времени t3 DATA устанавливается в состоние логической 1 и преобразователь готов к выдаче текущего значения позиции.
Если в процессе считывания кода состоние CLOCK не изменяется в течение времени большего t3, то преобразователь автоматически возвращается в исходное состояние.
Соединитель РС10ТВ. Последовательный интерфейс:
| Назначение | Clock | Data | Clock | Data | — | — | — | Питание | 0В | Экран |
|---|---|---|---|---|---|---|---|---|---|---|
| Номер контакта | 5 | 3 | 8 | 6 | 1 | 10 | 7 | 2 | 9 | 4 |
Соединитель РС10ТВ. Последовательный интерфейс, напряжение питания +10...30В:
| Назначение | Clock | Data | Clock | Data | — | — | — | Питание | 0В | Экран |
|---|---|---|---|---|---|---|---|---|---|---|
| Номер контакта | 5 | 3 | 8 | 6 | 1 | 10 | 2 | 7 | 9 | 4 |
Соединитель DB9. Последовательный интерфейс:
| Назначение | Clock | Data | Clock | Data | — | — | Питание | 0В | Экран |
|---|---|---|---|---|---|---|---|---|---|
| Номер контакта | 2 | 6 | 3 | 7 | 4 | 8 | 5 | 9 | 1 |
Без соединителя. Последовательный интерфейс:
| Назначение | Clock | Data | Clock | Data | Питание | 0В (GND) | Питание* | 0В* |
|---|---|---|---|---|---|---|---|---|
| Кабель 4 пары | Зеленый | Красный | Желтый | Синий | Коричневый | Белый | Розовый | Серый |
| * - дополнительные контакты питания, которые могут быть использованы для контроля и компенсации падения напряжения на линиях питания | ||||||||
Код заказа
| Вариант исполнения | X1 | ||
| Интервал рабочих температур | X2 | ||
| Количество разрядов | XX3 | ||
| Напряжение питания | XX4 | ||
| Вид выходного сигнала | XX5 | ||
| Интерфейс | X6 | ||
| Тип выходного кода | X7 | ||
| Длина кабеля | X8 | ||
| Кабельное окончание | X9 | ||
| Тип соединителя | X10 | ||
Пример заказа : ЛИР-МА158Л-3-Т-8-05-RS-3-2-3.0-В(DB-9)
ЛИР-МА158Л, исполнение 3, температура эксплуатации - от -40 до +85 град. Цельсия, количество разрядов - 8, напряжение питания +5 В, последовательный RS422, двоичный код, длина кабеля 3,0 м, вилка DB-9.
