ЛИР-МА158Д

Абсолютный угловой энкодер
  Изготовитель  СКБ ИС
  Статус  Серийный выпуск
  Гарантийный срок  3 года

Абсолютный однооборотный магнитный преобразователь угловых перемещений (абсолютный энкодер) общепромышленного назначения. Степень защиты IP65.

Диаметр корпуса 58 мм, диаметр цельного вала 10 мм, разрешающая способность - до 4096 позиций на обороте (до 12 бит), последовательный SSI, двоичный код или код Грея, напряжение питания +5 В или от +10 до 30 В.

Зажимной (clamping) фланец, унифицированный с широко распространенными энкодерами Heidenhain ROD 420 и ROD 450.

Применяется в качестве датчика положения на дерево- и металлообрабатывающем оборудовании, стендовом и испытательном оборудовании, для нужд автоматизации в пищевой промышленности, робототехнике, медицине и во многих других областях.

Носитель

Постоянный магнит

Особенность конструкции Цельный вал
Масса (без кабеля)

~0,4 кг

Диаметр вала 10 мм
Момент трогания ротора ≤ 0,01 Нм
Момент инерции ротора

2х10⁻⁶ кг·м²

Интервал рабочих температур
Вибрационное ускорение (от 55 до 2000 Гц) ≤ 100 м/с²
Максимальное ударное ускорение при t = 11 мс ≤ 400 м/с²
Максимальная скорость вращения 10000 об/мин
Степень защиты от внешних воздействий IP65
Интерфейс SSI
Тип кода
Вид выходного сигнала RS422
Напряжение питания
Ток потребления

≤ 50 мА

Количество разрядов

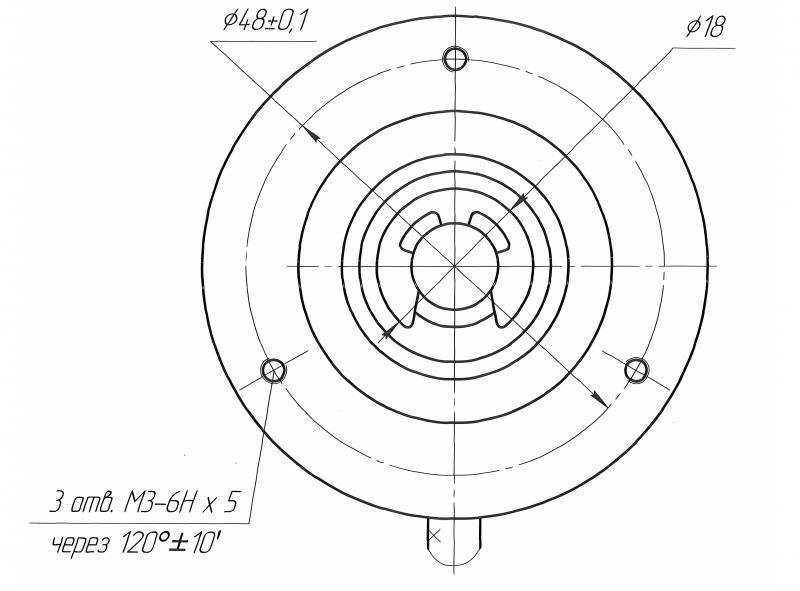

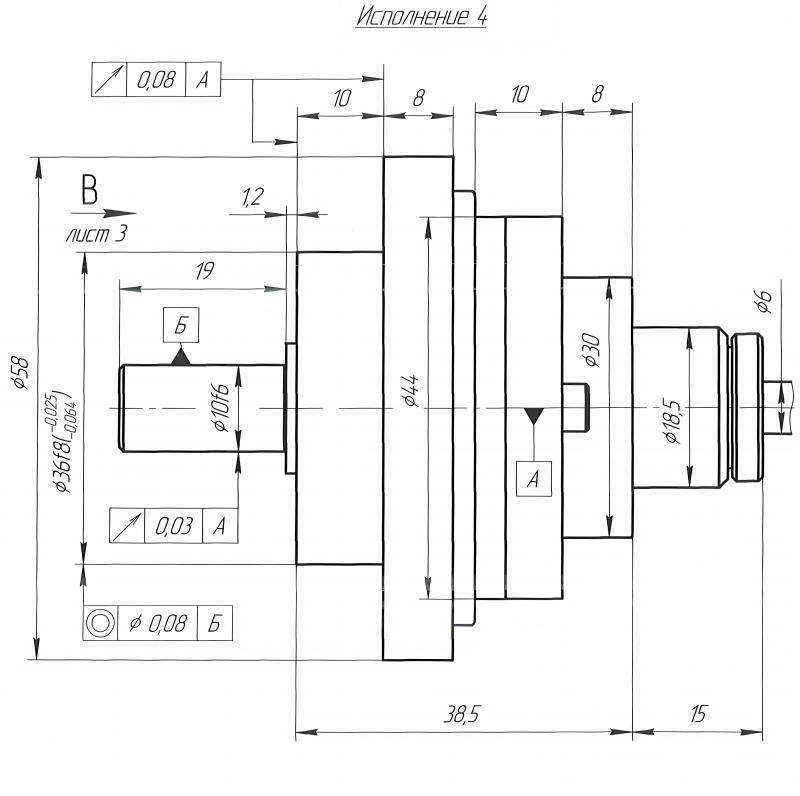

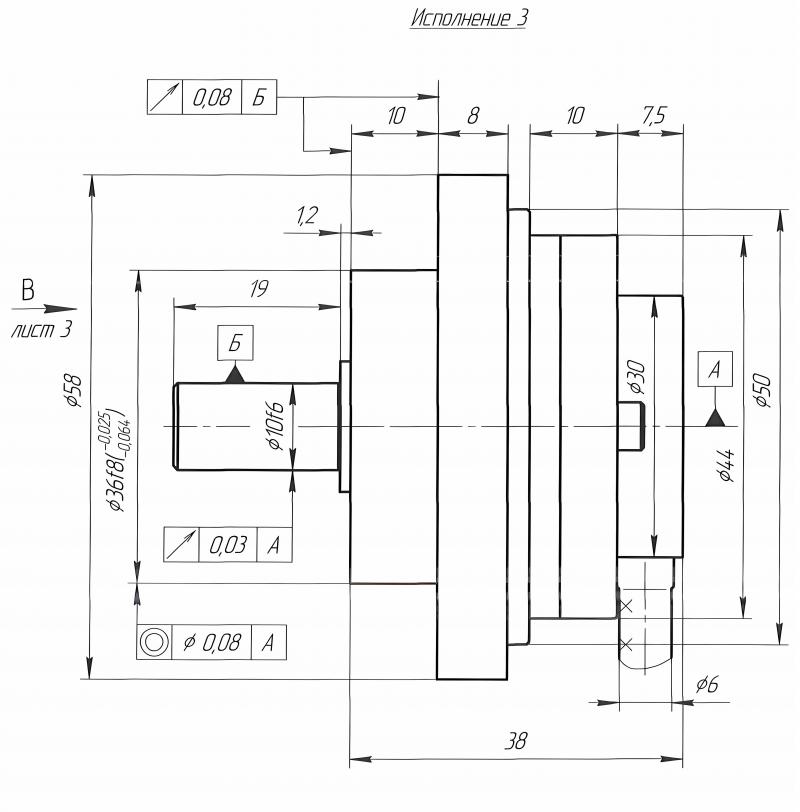

Вариант конструктивного исполнения
Пределы допускаемой основной абсолютной погрешности 10 (±0,5°)
Длина кабеля
Кабельное окончание 1

Последовательный SSI

Информация  CLOCK и DATA на рисунке не показаны

CLOCK - входной управляющий сигнал
DATA - выходной сигнал с числом разрядов n

T - от 1 мкс до 11 мкс
t1 > 0.45 мкс
t2 ≤ 0.2 мкс
t3 - от 12 до 35 мкс

В исходном состоянии шины CLOCK и DATA установлены в логическую 1. После первого спада CLOCK шина DATA устанавливается в 0 и в преобразователе происходит фиксация текущей позиции.

По фронтам сигнала CLOCK производится побитовая передача зафиксированного значения кода по шине DATA, после чего шина DATA устанавливается в состояние логического 0 и удерживается в нем в течение времени t3. В этот промежуток времени может быть повторно считано зафиксированное значение кода позиции путем перевода CLOCK в состояние логического 0 и подачи импульса. Повторение выдачи может производиться неограниченное число раз. По окончании времени t3 DATA устанавливается в состоние логической 1 и преобразователь готов к выдаче текущего значения позиции. Если в процессе считывания кода состоние CLOCK не изменяется в течение времени большего t3, то преобразователь автоматически возвращается в исходное состояние.

Соединитель РС10ТВ. Последовательный интерфейс:
Назначение Clock Data Clock Data Питание Экран
Номер контакта 5 3 8 6 1 10 7 2 9 4
Соединитель РС10ТВ. Последовательный интерфейс, напряжение питания +10...30В:
Назначение Clock Data Clock Data Питание Экран
Номер контакта 5 3 8 6 1 10 2 7 9 4
Соединитель DB9. Последовательный интерфейс:
Назначение Clock Data Clock Data Питание Экран
Номер контакта 2 6 3 7 4 8 5 9 1
Без соединителя. Последовательный интерфейс:
Назначение Clock Data Clock Data Питание 0В (GND) Питание* 0В*
Кабель 4 пары Зеленый Красный Желтый Синий Коричневый Белый Розовый Серый
* - дополнительные контакты питания, которые могут быть использованы для контроля и компенсации падения напряжения на линиях питания

Код заказа

ЛИР-МА158ДX1X2XX3XX4XX5X6X7XX8X9

Пример заказа : ЛИР-МА158Д-3-Н-10-05-RS-3-2-2.0-В(РС10ТВ)

ЛИР-МА158Д, исполнение 3, температура эксплуатации - от 0 до +70 град. Цельсия, количество разрядов - 10, напряжение питания +5 В, последовательный RS422, двоичный код, длина кабеля 2,0 м, вилка РС10ТВ.
