ЛИР-120Б.01 снят с производства. Аналогичная модель, доступная к заказу - ЛИР-120Б.02

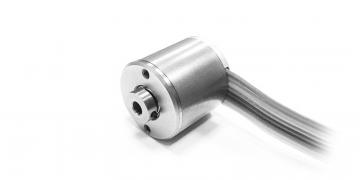

Миниатюрный инкрементный оптоэлектронный преобразователь угловых перемещений (инкрементный энкодер) с цельным валом и усиленным подшипниковым узлом. Экранированный кабель под монтаж промышленного соединителя РС10ТВ или DB9.
Диаметр корпуса 20 мм, диаметр цельного вала 4 мм, разрешающая способность до 115200 дискрет на оборот, напряжение питания +5 В.
Применяется в качестве датчика положения в робототехнике, промышленном, медицинском и лабораторном оборудовании.
Соединитель РС10ТВ. Прямоугольный импульсный сигнал TTL:
| Назначение | A | B | R | A | B | R | Питание | 0В | Экран | — |
|---|---|---|---|---|---|---|---|---|---|---|
| Номер контакта | 5 | 3 | 10 | 8 | 6 | 1 | 2 | 9 | 4 | 7 |
Без соединителя:
| Назначение | A | B | R | A | B | R | Питание | 0В |
|---|---|---|---|---|---|---|---|---|
| Кабель 4 пары | Зеленый | Красный | Розовый | Желтый | Синий | Серый | Коричневый | Белый |
| Кабель 6 пар | Зеленый | Красный | Розовый | Желтый | Синий | Серый | Коричневый+Черный | Белый+Сиреневый |
Код заказа
| Вариант исполнения | X1 |
| Интервал рабочих температур | X2 |
| Число периодов выходного сигнала на оборот вала | XXXXXX3 |
Число штрихов регулярного растра лимба: 400, 500, 512 (ограниченный выпуск: 360, 600, 900) Коэффициент интерполяции для Н - 1, 2, 3, 4, 5, 8, 10, 12, 16, 32 Коэффициент интерполяции для Т - 1, 2, 5, 10 |
| Напряжение питания | XX4 |
| Вид выходного сигнала | XX5 |
| Класс точности ГОСТ 26242-90 | X6 |
| Длина кабеля | XX7 |
| Кабельное окончание | X8 |
Пример заказа : ЛИР-120Б.01-3-Н-002000-05-ПИ-7-1.0-В(РС10ТВ)
ЛИР-120Б.01, исполнение 3, температура эксплуатации - от 0 до +70 град. Цельсия, 2000 импульсов на оборот, напряжение питания +5 В, тип выходного сигнала ПИ, класс точности - 7, длина кабеля 1,0 м, вилка РС10ТВ.
| Файл | Размер | Размещен | |
|---|---|---|---|
| Спецификация | 22 ноя 2024 |
