Высокоточный инкрементный оптоэлектронный преобразователь угловых перемещений (инкрементный энкодер) с посадкой на вал. Для компенсации несоосности в корпус прибора встроена муфта.

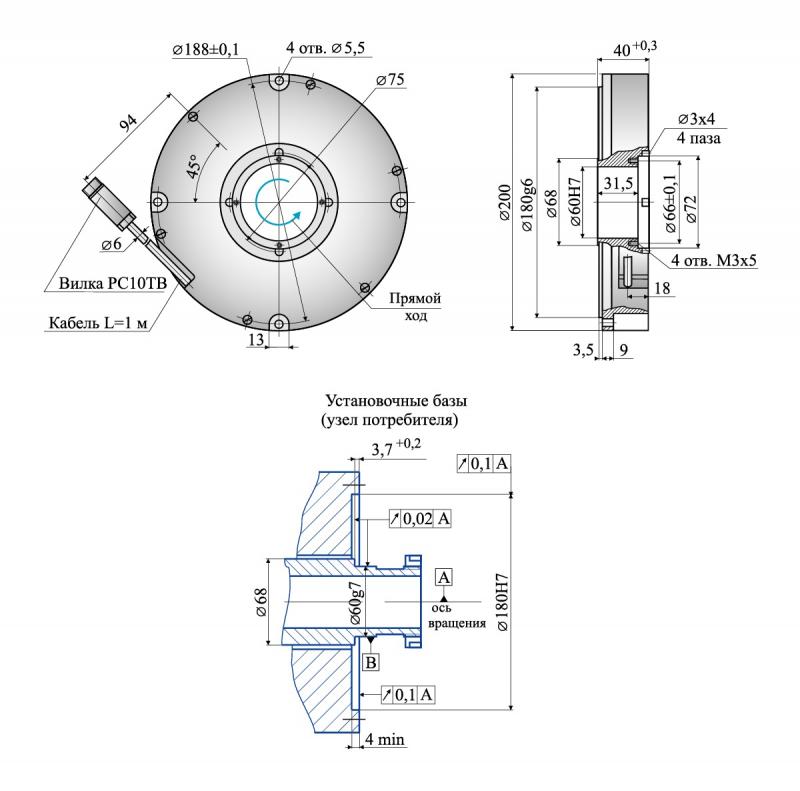

Диаметр корпуса 200 мм, диаметр полого вала 60 мм, разрешающая способность до 3600000 дискрет на оборот; напряжение питания +5 В. Точная механика и оптика позволяют минимизировать погрешность до +/- 1,5".
По месту установки аналогичен энкодеру Heidenhain RON 786.
Предназначен для эксплуатации на поворотных столах металлообрабатывающих станков, для применения в радиоастрономии, радиолокации и прочих областях, где требуется высокая разрешающая способность при минимальной погрешности.
Соединитель РС10ТВ. Прямоугольный импульсный сигнал TTL:
| Назначение | A | B | R | A | B | R | Питание | 0В | Экран | — |
|---|---|---|---|---|---|---|---|---|---|---|
| Номер контакта | 5 | 3 | 10 | 8 | 6 | 1 | 2 | 9 | 4 | 7 |
Соединитель РС10ТВ. Синусоидальный сигнал напряжения ~1В:
| Назначение | A | B | R | A | B | R | Питание | 0В | Экран | — |
|---|---|---|---|---|---|---|---|---|---|---|
| Номер контакта | 5 | 3 | 10 | 8 | 6 | 1 | 2 | 9 | 4 | 7 |
Соединитель DB9:
| Назначение | A | B | R | A | B | R | Питание | 0В | Экран |
|---|---|---|---|---|---|---|---|---|---|
| Номер контакта | 4 | 3 | 2 | 8 | 7 | 6 | 5 | 9 | 1 |
Без соединителя:
| Назначение | A | B | R | A | B | R | Питание | 0В |
|---|---|---|---|---|---|---|---|---|
| Кабель 4 пары | Зеленый | Красный | Розовый | Желтый | Синий | Серый | Коричневый | Белый |
| Кабель 6 пар | Зеленый | Красный | Розовый | Желтый | Синий | Серый | Коричневый+Черный | Белый+Сиреневый |
Код заказа
| Вариант исполнения | X1 |
| Интервал рабочих температур | X2 |
| Число периодов выходного сигнала на оборот вала | XXXXXX3 |
Число штрихов регулярного растра лимба: 18000, 18000-36Ri Ri - пространственно-координированные референтные метки Коэффициент интерполяции - 1, 2, 4, 5, 10, 20, 25, 50, 100 |
| Напряжение питания | XX4 |
| Вид выходного сигнала | XX5 |
| Пределы допускаемой основной абсолютной погрешности | X6 |
| Длина кабеля | XX7 |
| Кабельное окончание | X8 |
| Тип соединителя | X9 |
Пример заказа : ЛИР-3200А.01-3-Н-018000-05-СН-3(±1,5")-1.0-О
ЛИР-3200А.01, исполнение 3, температура эксплуатации - от 0 до +70 град. Цельсия, 18000 периодов на оборот, напряжение питания +5 В, тип выходного сигнала СН, пределы допускаемой основной абсолютной погрешности ±1,5", длина кабеля 1,0 м, без соединителя.
| Файл | Размер | Размещен | |
|---|---|---|---|
| Спецификация | 23 апр 2025 |
