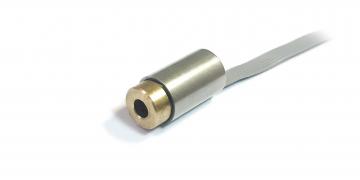

ЛИР-МИ212Б

Инкрементный угловой энкодер
  Изготовитель  СКБ ИС
  Статус  Серийный выпуск
  Гарантийный срок  3 года

Миниатюрный инкрементный преобразователь угловых перемещений (инкрементный энкодер).
Принцип действия: магнитный.
Диаметр корпуса 12 мм.
Разрешающая способность до 2048 дискрет на оборот.
Точность ±1,0º.
Особенности преобразователя: плоский кабель, полый вал.

Особенность конструкции Полый вал
Допустимая радиальная нагрузка на вал ≤5 Н
Допустимая осевая нагрузка на вал ≤5 Н
Интервал рабочих температур
Степень защиты от внешних воздействий IP50 ; IP64
Вибрационное ускорение (от 55 до 2000 Гц) ≤ 50 м/с²
Максимальное ударное ускорение при t = 11 мс ≤ 100 м/с²
Максимальная скорость вращения 6000 об/мин
Класс точности ГОСТ 26242-90 10 класс (±1,0°)
Количество периодов выходного сигнала
Напряжение питания +5 В
Вид выходного сигнала ПИ TTL
Вариант исполнения
