ЛИР-МА150Б

Абсолютный угловой энкодер
  Изготовитель  СКБ ИС
  Статус  Серийный выпуск
  Гарантийный срок  3 года

Абсолютный однооборотный магнитный преобразователь угловых перемещений (абсолютный энкодер) общепромышленного назначения.

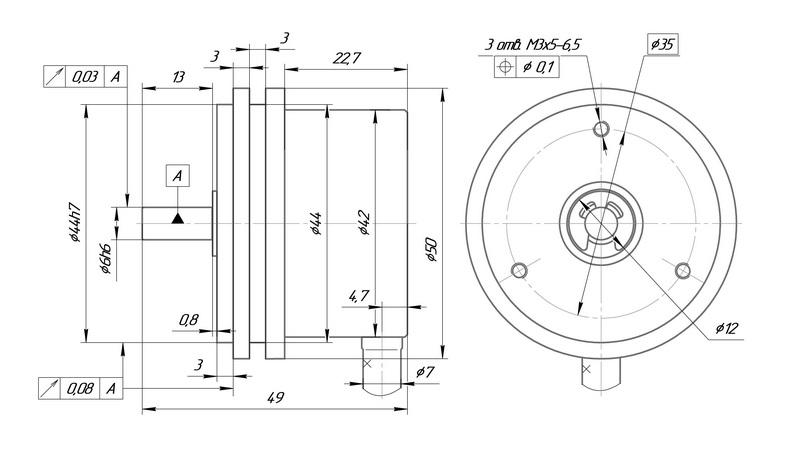

Диаметр корпуса 50 мм, диаметр цельного вала 6 мм, разрешающая способность - до 256 позиций на обороте (до 8 бит), двоичный код или код Грея, напряжение питания +5 В или от +10 до +30 В. Параллельный способ выдачи данных с различными видами выходного сигнала.

Применяется в качестве датчика положения на дерево- и металлообрабатывающем оборудовании, стендовом и испытательном оборудовании, для нужд автоматизации пищевой промышленности, робототехнике, медицине и во многих других областях.

Носитель

Постоянный магнит

Особенность конструкции Цельный вал
Масса (без кабеля)

~0,25 кг

Диаметр вала 6 мм
Момент трогания ротора ≤ 0,004 Нм
Момент инерции ротора

3,5х10⁻⁷ кг·м²

Интервал рабочих температур
Вибрационное ускорение (от 55 до 2000 Гц) ≤ 100 м/с²
Максимальное ударное ускорение при t = 11 мс ≤ 400 м/с²
Максимальная скорость вращения 10000 об/мин
Степень защиты от внешних воздействий IP64
Интерфейс Параллельный
Тип выходного кода
Вид выходного сигнала
Напряжение питания
Ток потребления

≤ 120 мА

Количество разрядов
Вариант конструктивного исполнения
Пределы допускаемой основной абсолютной погрешности 10 (±1,0°)
Длина кабеля
Кабельное окончание 1

Параллельный

Информация  На рисунке для примера показан код Грея

D0 - D11 - Разряды выходного кода

Для выходного сигнала TP время t1 ≤ 0.3 мкс, время t2 ≤ 0.3 мкс
Для выходного сигнала OC время t1 ≤ 0.3 мкс, время t2 ≤ 0.5 мкс
Для выходного сигнала OE время t1 ≤ 0.5 мкс, время t2 ≤ 2.0 мкс

Соединитель DB15. Параллельный способ выдачи данных:
Назначение D0 D1 D2 D3 D4 D5 D6 D7 D8 D9 D10 D11 Питание Экран
Номер контакта 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
Соединитель DB15. Параллельный способ выдачи данных c сигналом фиксации LE:
Назначение D0 D1 D2 D3 D4 D5 D6 D7 D8 D9 D10 D11 Питание LE Экран
Номер контакта 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 Корпус
Без соединителя. Параллельный способ выдачи данных:
Назначение D0 D1 D2 D3 D4 D5 D6 D7 D8 D9 D10 D11 LE Питание
Желтый Коричневый Зеленый Желто-Белый Синий Белый Фиолетовый Серый Бело-Зеленый Красно-Синий Розовый Желто-Коричневый Серо-Розовый Красный Черный

Код заказа

ЛИР-МА150БX1X2XX3XX4XX5X6X7XX8X9X10

Пример заказа : ЛИР-МА150Б-3-Т-3-05-ТР-1-2-1.0-О

ЛИР-МА150Б, исполнение 3, температура эксплуатации - от -40 до +85 град. Цельсия, количество разрядов - 3, напряжение питания +5 В, уровни TTL логики, параллельный способ выдачи данных, двоичный код, длина кабеля 1,0 м, без соединителя.
