ЛИР-158В

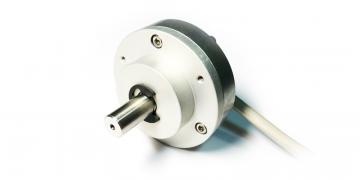

Инкрементный угловой энкодер
  Изготовитель  СКБ ИС
  Статус  Серийный выпуск
  Гарантийный срок  3 года

Инкрементный оптоэлектронный преобразователь угловых перемещений (инкрементный энкодер) общепромышленного назначения.

Диаметр корпуса 58 мм, диаметр цельного вала 5 мм, разрешающая способность до 1080000 дискрет на оборот; напряжение питания +5 В или от +10 до +30 В. Множество вариантов, позволяющих подобрать конфигурацию энкодера под Вашу задачу.

По присоединительным размерам аналогичен энкодерам LARM IRC 120 и IRC 121.

Надежный и неприхотливый угловой датчик для широкого круга задач. Повсеместно применяется в качестве датчика перемещения или скорости на дерево- и металлообрабатывающем оборудовании, стендовом и испытательном оборудовании, для нужд автоматизации в пищевой промышленности, на балансировочных машинах, листогибах и трубогибах, в типографском оборудовании, радиолокационных станциях и во многих других областях.

Носитель

Стеклянный растровый лимб с одной референтной меткой

Особенность конструкции Цельный вал
Масса (без кабеля)

~0,23 кг

Диаметр вала 5 мм
Момент трогания ротора ≤ 0,01 Нм
Момент инерции ротора

1,7х10⁻⁶ кг·м²

Интервал рабочих температур
Вибрационное ускорение (от 55 до 2000 Гц) ≤ 100 м/с²
Максимальное ударное ускорение при t = 11 мс ≤ 300 м/с²
Максимальная скорость вращения 10000 об/мин
Степень защиты от внешних воздействий IP65
Вид выходного сигнала
Напряжение питания
Ток потребления

≤ 50 мА для СН

≤ 120 мА для ПИ

Вариант конструктивного исполнения
Количество штрихов измерительного лимба
Пределы допускаемой основной абсолютной погрешности
Длина кабеля
Кабельное окончание 1
Соединитель РС10ТВ. Прямоугольный импульсный сигнал TTL:
Назначение A B R A B R Питание Экран
Номер контакта 5 3 10 8 6 1 2 9 4 7
Соединитель РС10ТВ. Прямоугольный импульсный сигнал HTL:
Назначение A B R A B R Питание Экран
Номер контакта 5 3 10 8 6 1 7 9 4 2
Соединитель РС10ТВ. Синусоидальный сигнал напряжения ~1В:
Назначение A B R A B R Питание Экран
Номер контакта 5 3 10 8 6 1 2 9 4 7
Без соединителя:
Назначение A B R A B R Питание
Кабель 4 пары Зеленый Красный Розовый Желтый Синий Серый Коричневый Белый
Кабель 6 пар Зеленый Красный Розовый Желтый Синий Серый Коричневый+Черный Белый+Сиреневый

Код заказа

ЛИР-158ВX1X2X3X4X5X6X7X8X9
Вариант исполнения X1
Интервал рабочих температур X2
Число периодов выходного сигнала на оборот вала X3

Число штрихов регулярного растра лимба: 50(кроме СН), 88, 96, 100, 120, 125, 150, 192, 200, 250, 256, 300, 360, 400, 500, 600, 625, 635, 800, 840, 900, 1000, 1024, 1080, 1125, 1200, 1250, 1400, 1500, 1600, 1800, 2000, 2048, 2130, 2500, 2540, 3000, 3125, 3300, 3600, 4000, 4096, 4320, 4500, 5000, 5400

Коэффициент интерполяции для Н - 1, 2, 3, 4, 5, 8, 10, 12, 16, 25, 50

Коэффициент интерполяции для Т - 1, 2, 5, 10

Напряжение питания X4

Вид выходного сигнала X5

ПИ TTL доступно для +5В

ПИ HTL доступно для +10...30В

СН и ОС доступны при ≤ 5400 пер./об.

Пределы допускаемой основной абсолютной погрешности X6
Длина кабеля X7

Не указывается для исполнения 1 и 2

Кабельное окончание X8

Не указывается для исполнения 1 и 2

Тип соединителя X9

Не указывается для исполнения 1 и 2

Пример заказа : ЛИР-158В-4-Т-003600-05-СН-6-2,0-О

ЛИР-158В, исполнение 4, температура эксплуатации - от -40 до +85 град. Цельсия, 3600 импульсов на оборот, напряжение питания +5 В, тип выходного сигнала СН, пределы допускаемой основной абсолютной погрешности ±30", длина кабеля 2,0 м, без соединителя.
