ЛИР-285А

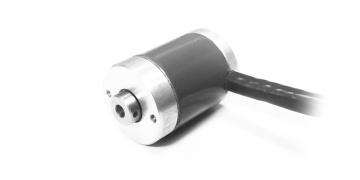

Инкрементный угловой энкодер
  Изготовитель  СКБ ИС
  Статус  Серийный выпуск
  Гарантийный срок  3 года

Инкрементный преобразователь угловых перемещений (инкрементальный энкодер). Отличительные особенности: диаметр корпуса 85 мм; разрешающая способность до 20000 дискрет на оборот; напряжение питания +5 В; полый вал.

Носитель

Стеклянный растровый лимб с одной референтной меткой

Особенность конструкции Конусный полый вал
Масса (без кабеля)

~1,1 кг

Диаметр вала 17 мм
Момент трогания ротора ≤ 0,05 Нм
Момент инерции ротора

6х10⁻⁵ кг·м²

Интервал рабочих температур
Вибрационное ускорение (от 55 до 2000 Гц) ≤ 100 м/с²
Максимальное ударное ускорение при t = 11 мс ≤ 300 м/с²
Максимальная скорость вращения 10000 об/мин
Степень защиты от внешних воздействий IP64
Вид выходного сигнала ПИ TTL
Напряжение питания +5 В
Ток потребления

≤ 50 мА

Вариант конструктивного исполнения
Количество штрихов измерительного лимба
Пределы допускаемой основной абсолютной погрешности
Длина кабеля
Кабельное окончание 1
Соединитель РС10ТВ. Прямоугольный импульсный сигнал TTL:
Назначение A B R A B R Питание Экран
Номер контакта 5 3 10 8 6 1 2 9 4 7
Без соединителя:
Назначение A B R A B R Питание
Кабель 4 пары Зеленый Красный Розовый Желтый Синий Серый Коричневый Белый
Кабель 6 пар Зеленый Красный Розовый Желтый Синий Серый Коричневый+Черный Белый+Сиреневый

Код заказа

ЛИР-285АX1X2XXXXXX3XX4XX5X6XX7X8X9
Вариант исполнения X1
Интервал рабочих температур X2
Число периодов выходного сигнала на оборот вала XXXXXX3

Число штрихов регулярного растра лимба: 500, 1000, 1024, 1250, 1500, 2500, 5000

Коэффициент интерполяции - 1

Напряжение питания XX4
Вид выходного сигнала XX5
Класс точности ГОСТ 26242-90 X6
Длина кабеля XX7
Кабельное окончание X8
Тип соединителя X9

Пример заказа : ЛИР-285А-3-Н-000500-05-ПИ-7-1,0-В(РС10ТВ)

ЛИР-285А, исполнение 3, температура эксплуатации - от 0 до +70 град. Цельсия, 500 импульсов на оборот, напряжение питания +5 В, тип выходного сигнала ПИ, класс точности - 7, длина кабеля 1 метр, вилка РС10ТВ.
