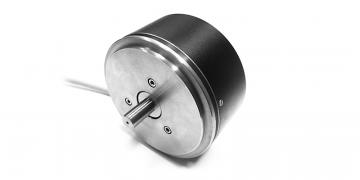

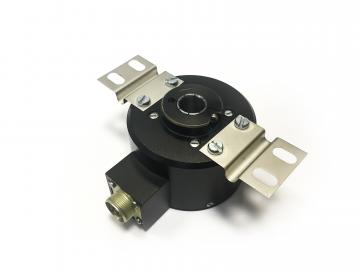

Высокоточный инкрементный оптоэлектронный преобразователь угловых перемещений (инкрементный энкодер). Прибор поставляется как средство измерений, предназначенное для измерения плоского угла в диапазоне от 0 до 360 градусов, со свидетельством о первичной поверке. С 1.01.2021 свидетельство о поверке оформляется в виде электронного документа записью в Федеральном информационном фонде по обеспечению единства измерений. Номер СИ в Госреестре 64111-16.
Диаметр корпуса 170 мм, диаметр цельного вала 14 мм, разрешающая способность определяется при заказе прибора - 450000 (дискретность 0,72") или 900000 (дискретность 0,36") импульсов/оборот; напряжение питания +5 В. Пределы допускаемой абсолютной погрешности измерений +/-5".
Монтажный фланец аналогичен энкодерам Heidenhain ROD700, ROD 780, ROD 880.
Предназначен для установки на поворотные столы металлообрабатывающих станков, для применения в стендовом и испытательном оборудовании, в радиоастрономии, радиолокации и прочих областях.
Соединитель РС10ТВ. Прямоугольный импульсный сигнал TTL:
| Назначение |
A |
B |
R |
A |
B |
R |
Питание |
0В |
Экран |
— |
| Номер контакта |
5 |
3 |
10 |
8 |
6 |
1 |
2 |
9 |
4 |
7 |
Соединитель DB9:
| Назначение |
A |
B |
R |
A |
B |
R |
Питание |
0В |
Экран |
| Номер контакта |
4 |
3 |
2 |
8 |
7 |
6 |
5 |
9 |
1 |
Без соединителя:
| Назначение |
A |
B |
R |
A |
B |
R |
Питание |
0В |
| Кабель 4 пары |
Зеленый |
Красный |
Розовый |
Желтый |
Синий |
Серый |
Коричневый |
Белый |
| Кабель 6 пар |
Зеленый |
Красный |
Розовый |
Желтый |
Синий |
Серый |
Коричневый+Черный |
Белый+Сиреневый |
