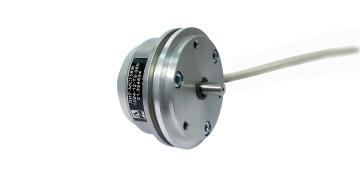

ЛИР-ДС156А

Абсолютный угловой энкодер
  Изготовитель  СКБ ИС
  Статус  Серийный выпуск
  Гарантийный срок  3 года

Преобразователь угловых перемещений общепромышленного назначения с двумя каналами типа СН (~1 В). При соответствующей обработке сигналов реализуется абсолютный энкодер. Для компенсации несоосности и упрощения монтажа предусмотрен внешний упругий элемент. Конусный вал энкодера фиксируется на позиционируемом объекте при помощи винта, который в свою очередь закрывается крышкой на торце корпуса.

Первый канал - два ортогонально сдвинутых синусоидальных сигнала с одним периодом на оборот. Второй канал - два ортогонально сдвинутых синусоидальных сигнала с 2048 периодами на оборот и одной референтной меткой.

Диаметр корпуса 56 мм, конусный вал 1:10 с отверстием М6, диаметр основания вала 9,25 мм, разрешающая способность - до 33554432 позиций на обороте (до 25 бит), напряжение питания от +5В.

По месту и способу установки соответствует энкодерам Heidenhain серии ERN 1300 (в частности ERN 1387) с внешним упружим элементом.

Предназначен в первую чередь для применения в качестве датчика мотора подъемников и лифтовых лебедок. Простота и удобство монтажа и эксплуатации позволяют применять датчик на моторах прочего назначения, а также в составе стендового и испытательного оборудования.

Носитель

Стеклянный растровый лимб с одной референтной меткой

Постоянный магнит

Особенность конструкции Конусный вал
Масса (без кабеля) ~0,18 кг
Диаметр вала 9,25 мм
Допустимое осевое смещение вала ±0,5 мм
Допустимое радиальное смещение вала ±0,2 мм
Момент трогания ротора ≤ 0,01 Нм
Момент инерции ротора 2х10⁻⁶ кг·м²
Интервал рабочих температур -40...+85°C
Максимальное ударное ускорение при t = 10 мс ≤ 300 м/с²
Максимальная скорость вращения 10000 об/мин
Степень защиты от внешних воздействий IP40
Вибрационное ускорение (от 55 до 2000 Гц) ≤ 100 м/с²
Вид выходного сигнала СН два канала
Количество периодов выходного сигнала 2048
Пределы допускаемой основной абсолютной погрешности 5 класс (±15″)
Ток потребления ≤ 150 мА
Напряжение питания +5 В
Вариант исполнения
Длина кабеля
Кабельное окончание Без соединителя
Без соединителя

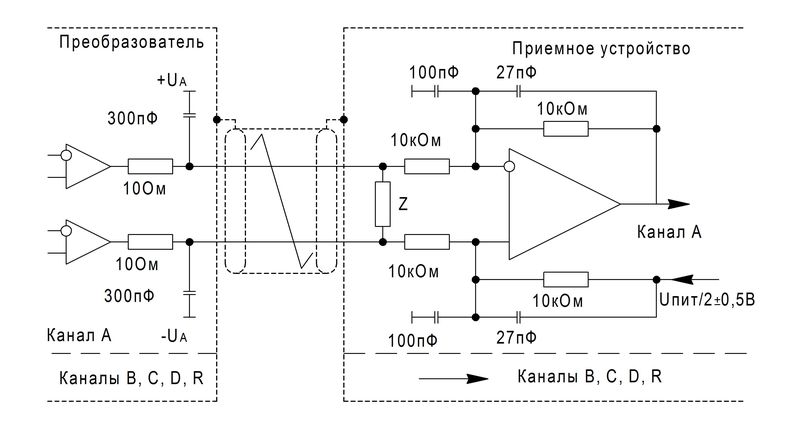

Назначение A B R D A B R D Питание
Кабель 6 пар Зеленый Красный Розовый Красно-Синий Желтый Синий Серый Серо-Розовый Коричневый Белый

Код заказа

ЛИР-ДС156АX1X2XXXX3XX4XX5X6XX7X8
Вариант исполнения X1
Интервал рабочих температур X2
Число периодов выходного сигнала на оборот вала XXXX3
Напряжение питания XX4
Вид выходного сигнала XX5
Класс точности ГОСТ 26242-90 X6
Длина кабеля XX7
Кабельное окончание X8

Пример заказа : ЛИР-ДС156А-3-Т-2048-05-СН-5-1.0-О

ЛИР-ДС156А, исполнение 3, температура эксплуатации - от -40 до +85 град. Цельсия, 2048 периодов на оборот, напряжение питания +5 В, тип выходного сигнала СН двухканальный, класс точности - 5, длина кабеля 1,0 м, без соединителя.
