ЛИР-2100В

Инкрементный угловой энкодер

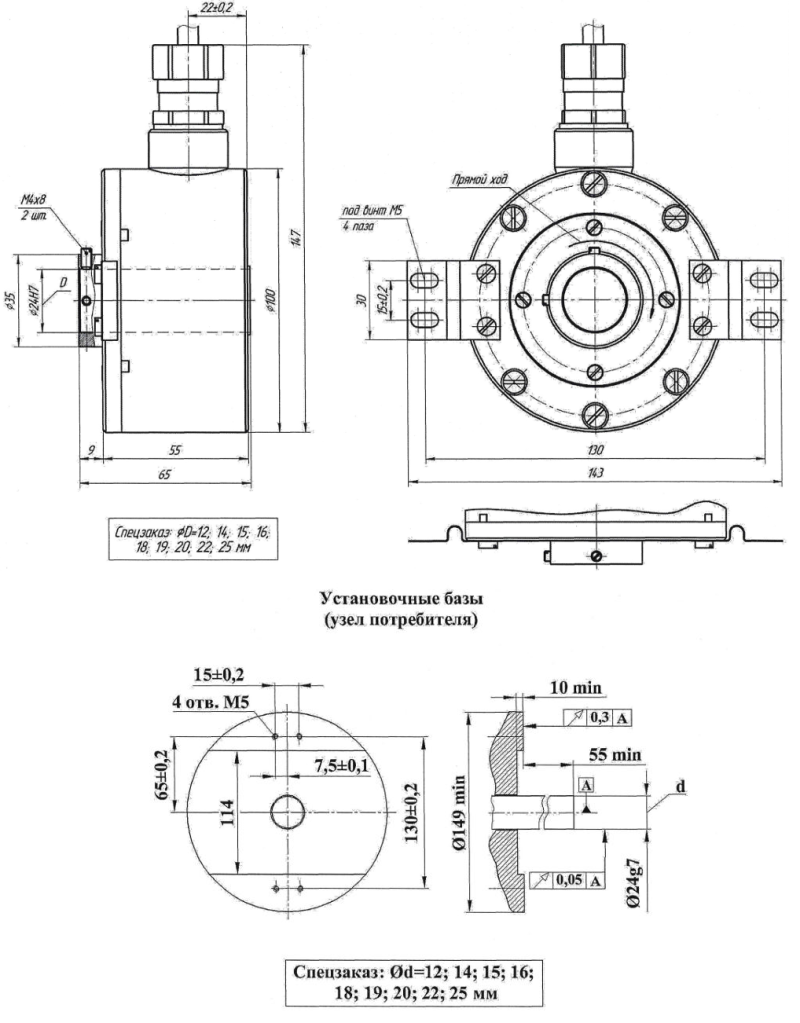

  Изготовитель  СКБ ИС
  Статус  Серийный выпуск
  Гарантийный срок  3 года

Инкрементный оптоэлектронный преобразователь угловых перемещений (инкрементный энкодер) общепромышленного назначения с посадкой на вал. Для компенсации несоосности и упрощения монтажа энкодер комплектуется двумя внешними упругими элементами, которые в случае необходимости можно заказать отдельно.

Диаметр корпуса 100 мм, диаметр сквозного полого вала - 24 мм, разрешающая способность 1024 имп. на оборот; напряжение питания +5В или +10 до +30 В.

Надежный и неприхотливый угловой датчик для широкого круга задач. Повсеместно применяется в качестве датчика перемещения или скорости на дерево- и металлообрабатывающем оборудовании, стендовом и испытательном оборудовании, на лебедках, подъемниках и кранах, для нужд автоматизации в пищевой промышленности, в типографском оборудовании и во многих других областях.

Носитель

Стеклянный растровый лимб с одной референтной меткой

Особенность конструкции Сквозной полый вал
Масса (без кабеля) ~0,55 кг
Диаметр вала
Допустимое осевое смещение вала ±0,5 мм
Допустимое радиальное смещение вала ±0,2 мм
Момент трогания ротора ≤ 0,07 Нм
Момент инерции ротора 4,3х10⁻⁵ кг·м²
Интервал рабочих температур
Максимальное ударное ускорение при t = 11 мс ≤ 300 м/с²
Максимальная скорость вращения 4000 об/мин
Степень защиты от внешних воздействий IP65
Вибрационное ускорение (от 55 до 2000 Гц) ≤ 100 м/с²
Вид выходного сигнала
Количество штрихов на измерительном лимбе
Коэффициент интерполяции
Ток потребления ≤ 50 мА для ПИ HTL ; ≤ 100 мА для ПИ TTL ; ≤ 100 мА для СН
Пределы допускаемой основной абсолютной погрешности
Напряжение питания
Вариант исполнения
Длина кабеля
Кабельное окончание Без соединителя
Без соединителя:
Назначение A B R A B R Питание
Кабель 4 пары Зеленый Красный Розовый Желтый Синий Серый Коричневый Белый
Кабель 6 пар Зеленый Красный Розовый Желтый Синий Серый Коричневый+Черный Белый+Сиреневый

Код заказа

ЛИР-2100ВX1X2XXXXXX3XX4XX5X6XX7X8
Вариант исполнения X1
Интервал рабочих температур X2
Число периодов выходного сигнала на оборот вала XXXXXX3

Число штрихов регулярного растра лимба: 200, 250, 256, 500, 512, 600, 1000, 1024, 2048, 2500, 3600, 4096, 5000, 9000, 10000, 18000

Коэффициент интерполяции для Н - 1, 2, 3, 4, 5, 8, 10, 12, 16, 25, 50

Коэффициент интерполяции для Т - 1, 2, 5, 10

Напряжение питания XX4
Вид выходного сигнала XX5
Класс точности ГОСТ 26242-90 X6

5 и 6 кл. точности только для исп. Н с кол-вом штрихов лимба ≥ 2500

Длина кабеля XX7
Кабельное окончание X8

Пример заказа : ЛИР-2100В-3-Т-050000-05-ПИ-7-1.0-О

ЛИР-2100В, исполнение 3, температура эксплуатации - от -40 до +85 град. Цельсия, 50000 импульсов на оборот, напряжение питания +5 В, тип выходного сигнала ПИ, класс точности - 7, длина кабеля 1,0 м, без соединителя.
