ЛИР-390Ф

Инкрементный угловой энкодер
  Изготовитель  СКБ ИС
  Статус  Серийный выпуск
  Гарантийный срок  3 года

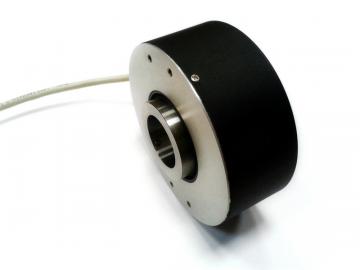

Высокоточный инкрементный оптоэлектронный преобразователь угловых перемещений (инкрементный энкодер) с посадкой на вал.

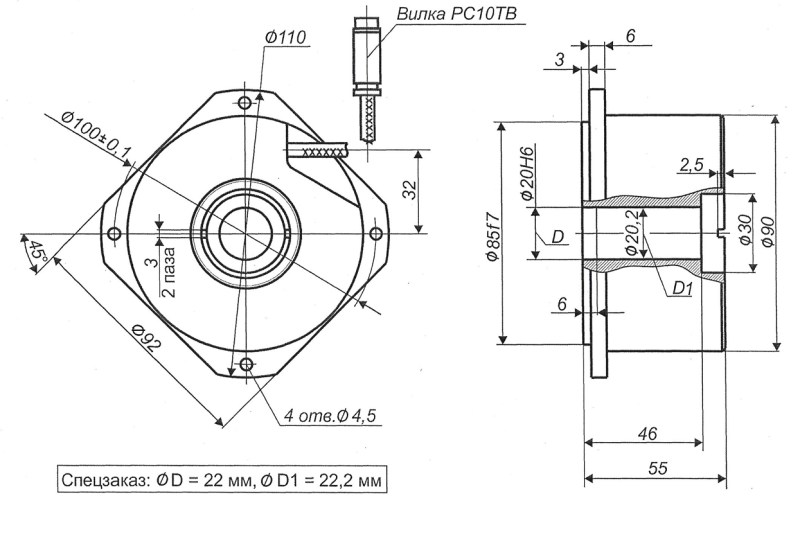

Диаметр корпуса 90 мм, диаметр сквозного полого вала 20 мм, разрешающая способность до 3600000 дискрет на оборот; напряжение питания +5 В. Точная механика и оптика позволяют минимизировать погрешность до +/- 5".

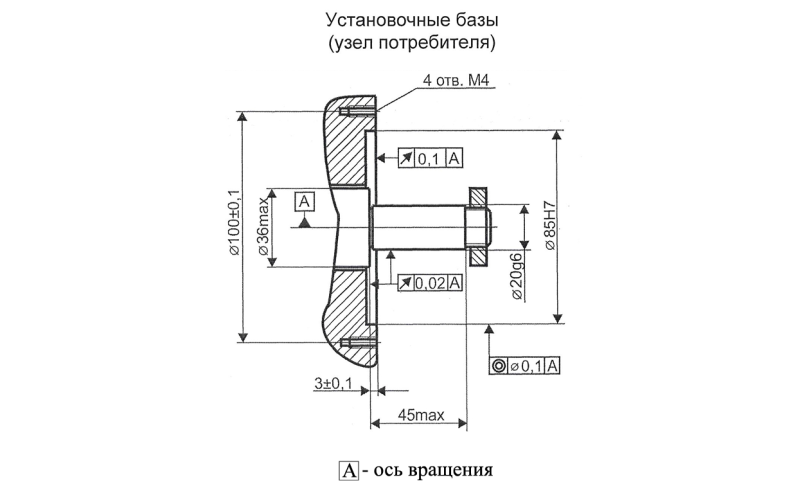

Квадратный монтажный фланец с 4 отверстиями и конфигурация полого вала аналогично энкодерам Heidenhain RON 225, RON 255, RON 275, RON 285.

Предназначен для установки на поворотные столы металлообрабатывающих станков, для применения в радиоастрономии, радиолокации и прочих областях, где недостаточно разрешающей способности и точности общепромышленных энкодеров.

Носитель

Стеклянный растровый лимб с одной референтной меткой

Стеклянный растровый лимб с координатно-кодированными референтными метками

Особенность конструкции Сквозной полый вал, встроенная муфта
Масса (без кабеля) ~1,1 кг
Диаметр вала
Допустимое осевое смещение вала ±0,1 мм
Допустимое радиальное смещение вала ±0,1 мм
Момент трогания ротора ≤ 0,05 Нм
Момент инерции ротора 6х10⁻⁵ кг·м²
Интервал рабочих температур 0...+70°C
Максимальное ударное ускорение при t = 11 мс ≤ 300 м/с²
Максимальная скорость вращения 4000 об/мин
Степень защиты от внешних воздействий IP64
Вибрационное ускорение (от 55 до 2000 Гц) ≤ 100 м/с²
Вид выходного сигнала
Количество штрихов на измерительном лимбе
Коэффициент интерполяции
Ток потребления ≤ 50 мА для СН ; ≤ 120 мА для ПИ
Пределы допускаемой основной абсолютной погрешности 4 класс (±5″)
Напряжение питания +5 В
Вариант исполнения
Длина кабеля
Кабельное окончание
Соединитель РС10ТВ. Прямоугольный импульсный сигнал TTL:
Назначение A B R A B R Питание Экран
Номер контакта 5 3 10 8 6 1 2 9 4 7
Соединитель РС10ТВ. Синусоидальный сигнал напряжения ~1В:
Назначение A B R A B R Питание Экран
Номер контакта 5 3 10 8 6 1 2 9 4 7
Соединитель РС10ТВ. Синусоидальный сигнал тока:
Назначение A B R A B R Питание Экран
Номер контакта 5 3 2 8 6 1 10 9 4 7
Соединитель DB9:
Назначение A B R A B R Питание Экран
Номер контакта 4 3 2 8 7 6 5 9 1
Без соединителя:
Назначение A B R A B R Питание
Кабель 4 пары Зеленый Красный Розовый Желтый Синий Серый Коричневый Белый
Кабель 6 пар Зеленый Красный Розовый Желтый Синий Серый Коричневый+Черный Белый+Сиреневый

Код заказа

ЛИР-390ФX1X2XXXXXX3XX4XX5X6XX7X8
Вариант исполнения X1
Интервал рабочих температур X2
Число периодов выходного сигнала на оборот вала XXXXXX3

Число штрихов регулярного растра лимба: 5000, 6000, 7200, 9000, 18000

Коэффициент интерполяции - 1, 2, 3, 4, 5, 8, 10, 12, 16, 25, 50

Напряжение питания XX4
Вид выходного сигнала XX5
Класс точности ГОСТ 26242-90 X6
Длина кабеля XX7
Кабельное окончание X8

Пример заказа : ЛИР-390Ф-3-Н-018000-05-СН-4-3.0-О

ЛИР-390Ф, исполнение 3, температура эксплуатации - от 0 до +70 град. Цельсия, 18000 периодов на оборот, напряжение питания +5 В, тип выходного сигнала СН, класс точности - 4, длина кабеля 3,0 м, без соединителя.
