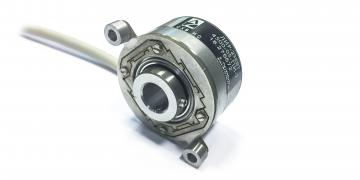

Малогабаритный инкрементный магнитный преобразователь угловых перемещений (инкрементный энкодер) общепромышленного назначения с посадкой на вал. Присоединительные размеры согласно существующим приводным устройствам.
Диаметр корпуса 36,5 мм, диаметр полого вала 3 мм, разрешающая способность - до 4096 дискрет на обороте, напряжение питания +5 В или от +10 до +30В.
Применяется в качестве датчика положения на дерево- и металлообрабатывающем оборудовании, стендовом и испытательном оборудовании, для нужд автоматизации в пищевой промышленности, робототехнике, медицине и во многих других областях.


Соединитель РС10ТВ. Прямоугольный импульсный сигнал TTL:
Назначение | A | B | R | A | B | R | Питание | 0В | Экран | — |
---|---|---|---|---|---|---|---|---|---|---|
Номер контакта | 5 | 3 | 10 | 8 | 6 | 1 | 2 | 9 | 4 | 7 |
Соединитель РС10ТВ. Прямоугольный импульсный сигнал HTL:
Назначение | A | B | R | A | B | R | Питание | 0В | Экран | — |
---|---|---|---|---|---|---|---|---|---|---|
Номер контакта | 5 | 3 | 10 | 8 | 6 | 1 | 7 | 9 | 4 | 2 |

Соединитель DB9:
Назначение | A | B | R | A | B | R | Питание | 0В | Экран |
---|---|---|---|---|---|---|---|---|---|
Номер контакта | 4 | 3 | 2 | 8 | 7 | 6 | 5 | 9 | 1 |
Без соединителя:
Назначение | A | B | R | A | B | R | Питание | 0В |
---|---|---|---|---|---|---|---|---|
Кабель 4 пары | Зеленый | Красный | Розовый | Желтый | Синий | Серый | Коричневый | Белый |
Кабель 6 пар | Зеленый | Красный | Розовый | Желтый | Синий | Серый | Коричневый+Черный | Белый+Сиреневый |
Код заказа
Вариант исполнения | X1 | ||
Интервал рабочих температур | X2 | ||
Число периодов выходного сигнала на оборот вала | XXXX3 |
от 1 до 1024 | |
Напряжение питания | XX4 | ||
Вид выходного сигнала | XX5 | ||
Предел допускаемой абсолютной погрешности | XX6 | ||
Длина кабеля | XXX7 | ||
Кабельное окончание | X8 |
Пример заказа : ЛИР-МИ237Б-3-Т-1024-05-ПИ-05-2,0-В(РС10ТВ)
ЛИР-МИ237Б, исполнение 3, температура эксплуатации - от -40 до +85 град. Цельсия, 1024 импульса на оборот, напряжение питания +5 В, тип выходного сигнала ПИ, допускаемая погрешность +/-0.5 град., длина кабеля 2,0 метр, вилка РС10ТВ.
