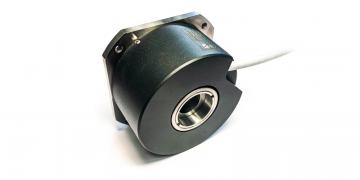

Инкрементный оптоэлектронный преобразователь угловых перемещений (инкрементный энкодер) общепромышленного назначения с посадкой на вал. Для компенсации несоосности в корпус прибора встроена муфта.
Диаметр корпуса 76 мм, диаметр сквозного полого вала - 24 мм, разрешающая способность до 3600000 дискрет на оборот; напряжение питания +5 В или +10 до +30 В.
Надежный и неприхотливый угловой датчик для широкого круга задач. Повсеместно применяется в качестве датчика перемещения или скорости на дерево- и металлообрабатывающем оборудовании, стендовом и испытательном оборудовании, на лебедках, подъемниках и кранах, для нужд автоматизации в пищевой промышленности, в типографском оборудовании и во многих других областях.
Соединитель РС10ТВ. Прямоугольный импульсный сигнал TTL:
| Назначение | A | B | R | A | B | R | Питание | 0В | Экран | — |
|---|---|---|---|---|---|---|---|---|---|---|
| Номер контакта | 5 | 3 | 10 | 8 | 6 | 1 | 2 | 9 | 4 | 7 |
Соединитель РС10ТВ. Прямоугольный импульсный сигнал HTL:
| Назначение | A | B | R | A | B | R | Питание | 0В | Экран | — |
|---|---|---|---|---|---|---|---|---|---|---|
| Номер контакта | 5 | 3 | 10 | 8 | 6 | 1 | 7 | 9 | 4 | 2 |
Соединитель РС10ТВ. Синусоидальный сигнал напряжения ~1В:
| Назначение | A | B | R | A | B | R | Питание | 0В | Экран | — |
|---|---|---|---|---|---|---|---|---|---|---|
| Номер контакта | 5 | 3 | 10 | 8 | 6 | 1 | 2 | 9 | 4 | 7 |
Код заказа
| Вариант исполнения | X1 | ||
| Интервал рабочих температур | X2 | ||
| Число периодов выходного сигнала на оборот вала | XXXXXX3 |
Число штрихов регулярного растра лимба: 200, 250, 256, 500, 512, 600, 1000, 1024, 2048, 2500, 3600, 4096, 5000, 9000, 10000, 18000 Коэффициент интерполяции для Н - 1, 2, 3, 4, 5, 8, 10, 12, 16, 25, 50 Коэффициент интерполяции для Т - 1, 2, 5, 10 | |
| Напряжение питания | XX4 | ||
| Вид выходного сигнала | XX5 | ||
| Класс точности ГОСТ 26242-90 | X6 | 5 - Допустимая погрешность +/-15" 6 - Допустимая погрешность +/-30" 5 и 6 кл.точности доступны при числе штрихов измерительного лимба ≥ 2500 | |
| Длина кабеля | XX7 |
Не указывается для исполнения 1 | |
| Кабельное окончание | X8 |
Не указывается для исполнения 1 | |
| Тип соединителя | X9 |
Не указывается для исполнения 1 | |
Пример заказа : ЛИР-376А-1-Н-002500-05-ПИ-7-1,0-В(РС10ТВ)
ЛИР-376А, исполнение 1, температура эксплуатации - от 0 до +70 град. Цельсия, 2500 импульсов на оборот, напряжение питания +5 В, тип выходного сигнала ПИ, класс точности - 7, длина кабеля - 1 метр, окончание кабеля - вилка РС10ТВ.
| Файл | Размер | Размещен | |
|---|---|---|---|
| Спецификация | 11 окт 2024 |
