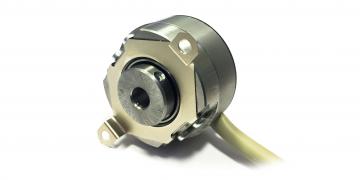

Инкрементный оптоэлектронный преобразователь угловых перемещений (инкрементный энкодер) общепромышленного назначения.
Диаметр корпуса 58 мм, диаметр цельного вала 10 мм, разрешающая способность до 1080000 дискрет на оборот; напряжение питания +5 В или от +10 до +30 В. Множество вариантов, позволяющих подобрать конфигурацию энкодера под Вашу задачу.
Зажимной (clamping) фланец, унифицированный с широко распространенными энкодерами Heidenhain ROD 420 и ROD 450.
Надежный и неприхотливый угловой датчик для широкого круга задач. Повсеместно применяется в качестве датчика перемещения или скорости на дерево- и металлообрабатывающем оборудовании, стендовом и испытательном оборудовании, для нужд автоматизации в пищевой промышленности, на балансировочных машинах, листогибах и трубогибах, в типографском оборудовании, радиолокационных станциях и во многих других областях.
Соединитель РС10ТВ. Прямоугольный импульсный сигнал TTL:
| Назначение | A | B | R | A | B | R | Питание | 0В | Экран | — |
|---|---|---|---|---|---|---|---|---|---|---|
| Номер контакта | 5 | 3 | 10 | 8 | 6 | 1 | 2 | 9 | 4 | 7 |
Соединитель РС10ТВ. Прямоугольный импульсный сигнал HTL:
| Назначение | A | B | R | A | B | R | Питание | 0В | Экран | — |
|---|---|---|---|---|---|---|---|---|---|---|
| Номер контакта | 5 | 3 | 10 | 8 | 6 | 1 | 7 | 9 | 4 | 2 |
Соединитель РС10ТВ. Синусоидальный сигнал напряжения ~1В:
| Назначение | A | B | R | A | B | R | Питание | 0В | Экран | — |
|---|---|---|---|---|---|---|---|---|---|---|
| Номер контакта | 5 | 3 | 10 | 8 | 6 | 1 | 2 | 9 | 4 | 7 |
Без соединителя:
| Назначение | A | B | R | A | B | R | Питание | 0В |
|---|---|---|---|---|---|---|---|---|
| Кабель 4 пары | Зеленый | Красный | Розовый | Желтый | Синий | Серый | Коричневый | Белый |
| Кабель 6 пар | Зеленый | Красный | Розовый | Желтый | Синий | Серый | Коричневый+Черный | Белый+Сиреневый |
Код заказа
| Вариант конструктивного исполнения | X1 | ||
| Рабочий диапазон температур | X2 | ||
| Число периодов выходного сигнала на один оборот ротора | X3 |
Число штрихов регулярного растра лимба: 50(кроме СН), 88, 96, 100, 120, 125, 150, 192, 200, 250, 256, 300, 360, 400, 500, 512, 600, 625, 635, 800, 840, 900, 1000, 1024, 1080, 1125, 1200, 1250, 1400, 1500, 1600, 1800, 2000, 2048, 2130, 2500, 2540, 3000, 3125, 3300, 3600, 4000, 4096, 4320, 4500, 5000, 5400 Коэффициент интерполяции для Н - 1, 2, 3, 4, 5, 8, 10, 12, 16, 25, 50 Коэффициент интерполяции для Т - 1, 2, 5, 10 | |
| Напряжение питания | X4 | ||
| Формат выходных сигналов | X5 |
ПИ TTL доступно для +5 В ПИ HTL доступно для +10...30 В СН и ОС доступны при ≤ 5400 пер./об. | |
| Исполнение по точности (пределы допускаемой основной абсолютной погрешности) | X6 | ||
| Длина кабеля | X7 |
Не указывается для исполнений 1 и 2 | |
| Кабельное окончание | X8 |
Не указывается для исполнений 1 и 2 | |
| Тип соединителя | X9 |
Не указывается для исполнений 1 и 2 | |
Пример заказа : ЛИР-158Д-3-Н-001024-05-ПИ-7-1,0-В(РС10ТВ)
ЛИР-158Д, исполнение 3, температурный диапазон - от 0 до +70 °C, число периодов выходного сигнала - 1024, напряжение питания +5 В, форма выходного сигнала - ПИ, пределы допускаемой основной абсолютной погрешности ±75", длина кабеля 1,0 м, окончание кабеля - вилка РС10ТВ.
