ЛИР-3170А.01

Инкрементный угловой энкодер
  Изготовитель  СКБ ИС
  Статус  Серийный выпуск
  Гарантийный срок  3 года

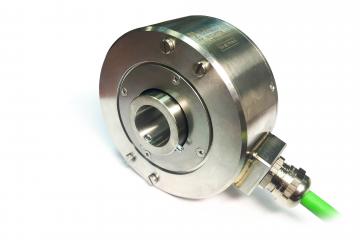

Высокоточный инкрементный оптоэлектронный преобразователь угловых перемещений (инкрементный энкодер) с посадкой на вал. Для компенсации несоосности в корпус прибора встроена муфта.

Диаметр корпуса 170 мм, диаметр полого вала 50 мм, разрешающая способность до 7200000 дискрет на оборот; напряжение питания +5 В. Точная механика и оптика позволяют минимизировать погрешность до +/- 1,5".

По месту установки аналогичен энкодеру Heidenhain RON 705, RON 785.

Предназначен для эксплуатации на поворотных столах металлообрабатывающих станков, для применения в радиоастрономии, радиолокации и прочих областях, где требуется высокая разрешающая способность при минимальной погрешности.

Носитель

Стеклянный растровый лимб с одной референтной меткой

Стеклянный растровый лимб с координатно-кодированными референтными метками

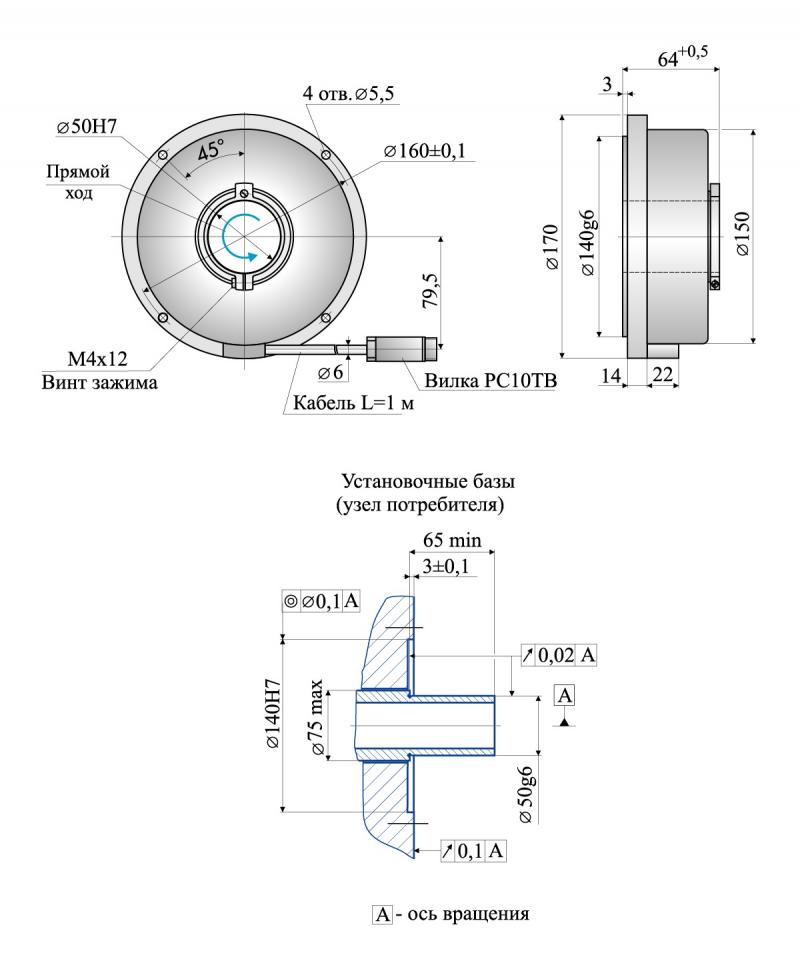

Особенность конструкции Сквозной полый вал, встроенная муфта
Масса (без кабеля) ~3,5 кг
Диаметр вала 50 мм
Допустимое осевое смещение вала ±0,1 мм
Допустимое радиальное смещение вала ±0,05 мм
Момент трогания ротора ≤ 0,5 Нм
Момент инерции ротора 1,5х10⁻³ кг·м²
Интервал рабочих температур 0...+70°C
Вибрационное ускорение (от 55 до 2000 Гц) ≤ 100 м/с²
Максимальное ударное ускорение при t = 11 мс ≤ 300 м/с²
Максимальная скорость вращения 1000 об/мин
Степень защиты от внешних воздействий IP64
Вид выходного сигнала
Напряжение питания +5 В
Ток потребления ≤ 200 мА
Вариант исполнения
Количество штрихов измерительного лимба
Пределы допускаемой основной абсолютной погрешности
Длина кабеля
Кабельное окончание 1
Соединитель РС10ТВ. Прямоугольный импульсный сигнал TTL:
Назначение A B R A B R Питание Экран
Номер контакта 5 3 10 8 6 1 2 9 4 7
Соединитель РС10ТВ. Синусоидальный сигнал напряжения ~1В:
Назначение A B R A B R Питание Экран
Номер контакта 5 3 10 8 6 1 2 9 4 7
Без соединителя:
Назначение A B R A B R Питание
Кабель 4 пары Зеленый Красный Розовый Желтый Синий Серый Коричневый Белый
Кабель 6 пар Зеленый Красный Розовый Желтый Синий Серый Коричневый+Черный Белый+Сиреневый

Код заказа

ЛИР-3170А.01X1X2XXXXXX3XX4XX5X6XX7X8X9
Вариант исполнения X1
Интервал рабочих температур X2
Число периодов выходного сигнала на оборот вала XXXXXX3

Число штрихов регулярного растра лимба: 18000, 18000-36Ri, 36000, 36000-Ri

Ri - пространственно-координированные референтные метки

Коэффициент интерполяции - 1, 2, 3, 4, 5, 8, 10, 12, 16, 25, 50

Напряжение питания XX4
Вид выходного сигнала XX5
Класс точности ГОСТ 26242-90 X6
Длина кабеля XX7
Кабельное окончание X8
Тип соединителя X9

Пример заказа : ЛИР-3170А.01-3-Н-900000-05-ПИ-2-3.0-Р(РС10ТВ)

ЛИР-3170А.01, исполнение 3, температура эксплуатации - от 0 до +70 град. Цельсия, 900000 импульсов на оборот, напряжение питания +5 В, тип выходного сигнала ПИ, класс точности - 2 (допустимая погрешность +/-1,5"), длина кабеля 3,0 м, розетка РС10ТВ.
