ЛИР-390А

Инкрементный угловой энкодер
  Изготовитель  СКБ ИС
  Статус  Серийный выпуск
  Гарантийный срок  3 года

Высокоточный инкрементный оптоэлектронный преобразователь угловых перемещений (инкрементный энкодер) с посадкой на вал. Для компенсации несоосности в корпус прибора встроена муфта.

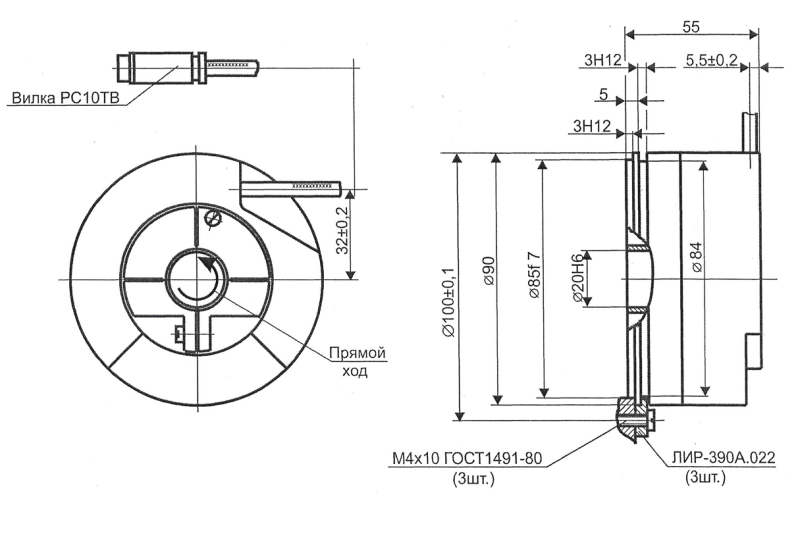

Диаметр корпуса 90 мм, диаметр сквозного полого вала 20 мм, разрешающая способность до 3600000 дискрет на оборот; напряжение питания +5 В. Точная механика и оптика позволяют минимизировать погрешность до +/- 5".

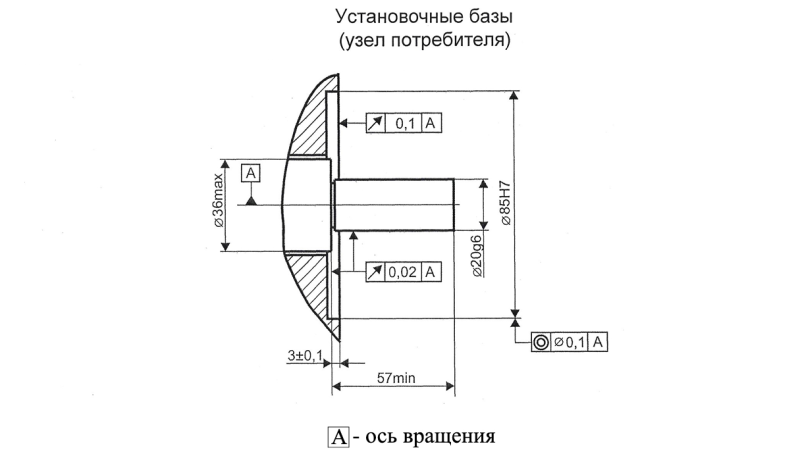

Предназначен для установки на поворотные столы металлообрабатывающих станков, для применения в радиоастрономии, радиолокации и прочих областях, где недостаточно разрешающей способности и точности общепромышленных энкодеров.

Носитель

Стеклянный растровый лимб с одной референтной меткой

Стеклянный растровый лимб с координатно-кодированными референтными метками

Особенность конструкции Сквозной полый вал, встроенная муфта
Масса (без кабеля)

~1,1 кг

Диаметр вала 20 мм
Допустимое осевое смещение вала ±0,1 мм
Допустимое радиальное смещение вала ±0,1 мм
Момент трогания ротора ≤ 0,05 Нм
Момент инерции ротора

6х10⁻⁵ кг·м²

Интервал рабочих температур 0...+70°C
Вибрационное ускорение (от 55 до 2000 Гц) ≤ 100 м/с²
Максимальное ударное ускорение при t = 11 мс ≤ 300 м/с²
Максимальная скорость вращения 4000 об/мин
Степень защиты от внешних воздействий IP64
Вид выходного сигнала
Напряжение питания +5 В
Ток потребления

≤ 100 мА

Вариант конструктивного исполнения
Количество штрихов измерительного лимба
Пределы допускаемой основной абсолютной погрешности 4 класс (±5″)
Длина кабеля
Кабельное окончание 1
Соединитель РС10ТВ. Прямоугольный импульсный сигнал TTL:
Назначение A B R A B R Питание Экран
Номер контакта 5 3 10 8 6 1 2 9 4 7
Соединитель РС10ТВ. Синусоидальный сигнал напряжения ~1В:
Назначение A B R A B R Питание Экран
Номер контакта 5 3 10 8 6 1 2 9 4 7
Соединитель РС10ТВ. Синусоидальный сигнал тока:
Назначение A B R A B R Питание Экран
Номер контакта 5 3 2 8 6 1 10 9 4 7
Без соединителя:
Назначение A B R A B R Питание
Кабель 4 пары Зеленый Красный Розовый Желтый Синий Серый Коричневый Белый
Кабель 6 пар Зеленый Красный Розовый Желтый Синий Серый Коричневый+Черный Белый+Сиреневый

Код заказа

ЛИР-390АX1X2XXXXXX3XX4XX5X6XX7X8X9
Вариант исполнения X1
Интервал рабочих температур X2
Число периодов выходного сигнала на оборот вала XXXXXX3

Число штрихов регулярного растра лимба: 5000, 6000, 7200, 9000, 18000

Коэффициент интерполяции - 1, 2, 3, 4, 5, 8, 10, 12, 16, 25, 50

Напряжение питания XX4
Вид выходного сигнала XX5
Класс точности ГОСТ 26242-90 X6
Длина кабеля XX7
Кабельное окончание X8
Тип соединителя X9

Пример заказа : ЛИР-390А-3-Н-009000-05-ПИ-4-1.0-Р(РС10ТВ)

ЛИР-190Е, исполнение 3, температура эксплуатации - от 0 до +70 град. Цельсия, 9000 импульсов на оборот, напряжение питания +5 В, тип выходного сигнала ПИ, класс точности - 4, длина кабеля 1,0 м, розетка РС10ТВ.
