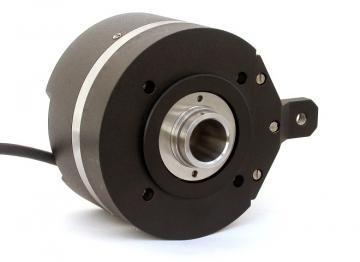

ЛИР-620А

Инкрементный угловой энкодер
  Изготовитель  СКБ ИС
  Статус  Серийный выпуск
  Гарантийный срок  3 года

Инкрементный оптоэлектронный преобразователь угловых перемещений (инкрементный энкодер) без подшипникового узла и корпуса, с посадкой на вал. Состоит из устанавливаемого на шпиндель лимба на ступице и узла считывания.

Диаметр корпуса 75 мм, посадочные диаметры ступицы  - 20 мм, 24 мм, 30 мм, разрешающая способность до 250000 дискрет на оборот; напряжение питания +5 В.

Применяется в качестве датчика перемещения или скорости на дерево- и металлообрабатывающем оборудовании, стендовом и испытательном оборудовании и других областях. Отсутствие механики и кожуха предполагает встраивание внутри корпуса приборов и агрегатов, например на валу мотора в общем корпусе.

Носитель

Стеклянный растровый лимб с одной референтной меткой

Особенность конструкции Встраиваемый
Масса (без кабеля) ~0,14 кг
Диаметр вала
Интервал рабочих температур 0...+70°C
Вибрационное ускорение (от 55 до 2000 Гц) ≤ 100 м/с²
Максимальное ударное ускорение при t = 11 мс ≤ 300 м/с²
Степень защиты от внешних воздействий IP00
Вид выходного сигнала
Напряжение питания +5 В
Ток потребления ≤ 50 мА
Количество штрихов измерительного лимба
Пределы допускаемой основной абсолютной погрешности 6 класс (±30″)
Длина кабеля
Кабельное окончание 1
Пределы допускаемой погрешности (без погрешностей установки и шпинделя):
Выходной сигнал СН ~1 В ПИ TTL
Лимб на 1000 штрихов ±50" ±70"
Лимб на 1024 штрихов ±50" ±70"
Лимб на 2048 штрихов ±40" ±60"
Лимб на 3600 штрихов ±30" ±45"
Лимб на 5000 штрихов ±20" ±30"
Соединитель РС10ТВ. Прямоугольный импульсный сигнал TTL:
Назначение A B R A B R Питание Экран
Номер контакта 5 3 10 8 6 1 2 9 4 7
Соединитель РС10ТВ. Синусоидальный сигнал напряжения ~1В:
Назначение A B R A B R Питание Экран
Номер контакта 5 3 10 8 6 1 2 9 4 7
Соединитель DB9:
Назначение A B R A B R Питание Экран
Номер контакта 4 3 2 8 7 6 5 9 1
Без соединителя:
Назначение A B R A B R Питание
Кабель 4 пары Зеленый Красный Розовый Желтый Синий Серый Коричневый Белый
Кабель 6 пар Зеленый Красный Розовый Желтый Синий Серый Коричневый+Черный Белый+Сиреневый

Код заказа

ЛИР-620АX1XXXXXX2XX3XX4XX5X6X7
Интервал рабочих температур X1
Число периодов выходного сигнала на оборот вала XXXXXX2

Число штрихов регулярного растра лимба: 1000, 1024, 2048, 3600, 5000

Коэффициент интерполяции для Н - 1, 2, 3, 4, 5, 8, 10, 12, 16, 25, 50

Напряжение питания XX3
Вид выходного сигнала XX4
Длина кабеля XX5
Кабельное окончание X6
Тип соединителя X7

Пример заказа : ЛИР-620А-Н-002048-05-ПИ-1.0-В(РС10ТВ)

ЛИР-620А, бескорпусной, температура эксплуатации - от 0 до +70 град. Цельсия, 2048 импульсов на оборот, напряжение питания +5 В, тип выходного сигнала ПИ, длина кабеля 1,0 метр, вилка РС10ТВ.

Файл Размер Размещен
Спецификация30 янв 2024
