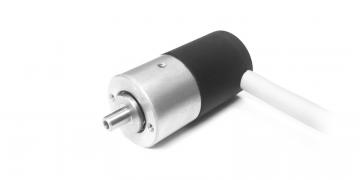

ЛИР-МС158Ж

Абсолютный угловой энкодер
  Изготовитель  СКБ ИС
  Статус  Серийный выпуск
  Гарантийный срок  3 года

Преобразователь угловых перемещений магнитный общепромышленного назначения с пилообразным выходным сигналом с 128/256/512/1024 дискрет на оборот (определяется при заказе). Имеет уплотнительную манжету, обеспечивающую пылевлагозащиту по IP67. Скорость вращения вала - не более 1000 оборотов в минуту. Рассчитан на жесткие условия эксплуатации.

Возможны следующие способы выдачи данных:

  • Пилообразный токовый сигнал от 0 до 20 мА
  • Пилообразный токовый сигнал от 4 мА до 20 мА
  • Пилообразный сигнал напряжения от 0 до +10 В
  • Пилообразный сигнал напряжения от -10 В до +10 В
Диаметр корпуса 58 мм, диаметр цельного вала 6 мм, напряжение питания от +12 В до +30 В или от ±12 В до ±16 В для пилообразного сигнал напряжения от -10 В до +10 В.

Фланец типа "Synchro", унифицированный с широко распространенными энкодерами Heidenhain ROD 426 и ROD 456.

Надежный и неприхотливый угловой датчик для применения в системах автоматики, где требуется передача данных на большие расстояния (более 1 км).

Носитель

Постоянный магнит

Диапазон преобразования
Особенность конструкции Цельный вал
Масса (без кабеля)

~0,4 кг

Диаметр вала 6 мм
Момент трогания ротора ≤ 0,01 Нм
Момент инерции ротора

2х10⁻⁶ кг·м²

Интервал рабочих температур
Вибрационное ускорение (от 55 до 2000 Гц) ≤ 100 м/с²
Максимальное ударное ускорение при t = 11 мс ≤ 400 м/с²
Максимальная скорость вращения 1000 об/мин
Степень защиты от внешних воздействий IP67
Нелинейность не более 1,0 %
Число дискрет выходного сигнала на оборот вала
Вид выходного сигнала
Напряжение питания
Ток потребления

≤ 50 мА

Вариант конструктивного исполнения
Длина кабеля
Кабельное окончание 1
Соединитель РС10ТВ. Пилообразный сигнал:
Назначение Выход Питание - Питание + Экран
Номер контакта 5 2 3 6 8 10 1 7 9 4
Соединитель DB9. Пилообразный сигнал:
Назначение Выход Питание - Питание + Экран
Номер контакта 4 2 3 6 7 8 5 9 1
Без соединителя:
Назначение Выход Питание - Питание +
Кабель Зеленый Желтый Коричневый Белый

Код заказа

ЛИР-МС158ЖX1X2XXXX3XX4XX5X6XXX7X8

Пример заказа : ЛИР-МС158Ж-3-Н-1024-12-Т1-360-1.0-В(РС10ТВ)

ЛИР-МС158Ж, исполнение 3, температура эксплуатации - от 0 до +70 град. Цельсия, 1024 дискреты на оборот, напряжение питания от +12 В до +30 В, пилообразный токовый сигнал от 0 до 20 мА, диапазон измерений - 360°, длина кабеля 1,0 м, вилка РС10ТВ.
