ЛИР-940-PCI-9pin-G0

Плата интерфейса
  Изготовитель  СКБ ИС
  Статус  Серийный выпуск
  Гарантийный срок  3 года

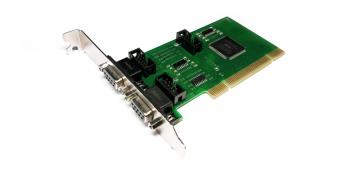

Компьютерная плата интерфейса для подключения до 4 инкрементных линейных или угловых энкодеров с напряжением питания +5В и выходным сигналом типа ПИ TTL. Плата рассчитана на установку внутри блока персонального компьютера на шину PCI.

Для подключения энкодеров используется разъемы D-sub розетки DB9. Каждый датчик подключается к отдельной розетке. Для того что бы разместить все соединители на задней стенке компьютера, с платой поставляется дополнительная крепежная планка. Внешних источников питания для датчиков не требуется - питание на них поступает от компьютера.

Помимо преобразователей перемещения, к плате можно подключить до 4 цифровых сигналов от внешних устройств. Можно подключать датчики касания, концевые выключатели, внешний таймер и пр.

Плата не занимает много места внутри компьютера (71х130 мм), но и в то же время не имеет гальванической развязки. Для эксплуатации в сложных промышленных условиях рекомендуем применять плату ЛИР-940-PCI-9pin-G2 с полной гальванической развязкой.

Работа с платой возможна из свободно распространяемого ПО "Скиф". Протокол обмена данными с платой является открытым и подробно описан для программистов. Для упрощения разработки собственного ПО мы предоставляем dll библиотеку, в которой содержатся подпрограммы доступа к регистрам платы.

Применяется в составе систем управления простыми станками, построенных на базе персонального компьютера. Совместно с преобразователями перемещения, они реализуют обратную связь по положению инструмента. Может применяться для модернизации измерительных микроскопов типа УИМ и ДИП совместно с линейками ЛИР-7М и специализированным программным обеспечением "Микроскоп", а также при решении других задач.

Тип подлючаемых энкодеров Инкрементные
Количество дискретных входов 4
Максимальная частота сигнала инкрементного энкодера 12 МГц
Гальваническая развязка Без развязки
Напряжение пробоя, тест на модели человеческого тела 1000 В
Максимальный ток потребления при питании датчиков и дополнительных устройств от DC-DC (на каждый канал) 200 мА
Шина компьютера PCI Local Bus Specification 2.2
