Высокоточный инкрементный оптоэлектронный преобразователь угловых перемещений (инкрементный энкодер). Прибор поставляется как средство измерений, предназначенное для измерения плоского угла в диапазоне от 0 до 360 градусов, со свидетельством о первичной поверке. С 1.01.2021 свидетельство о поверке оформляется в виде электронного документа записью в Федеральном информационном фонде по обеспечению единства измерений. Номер СИ в Госреестре 64111-16.

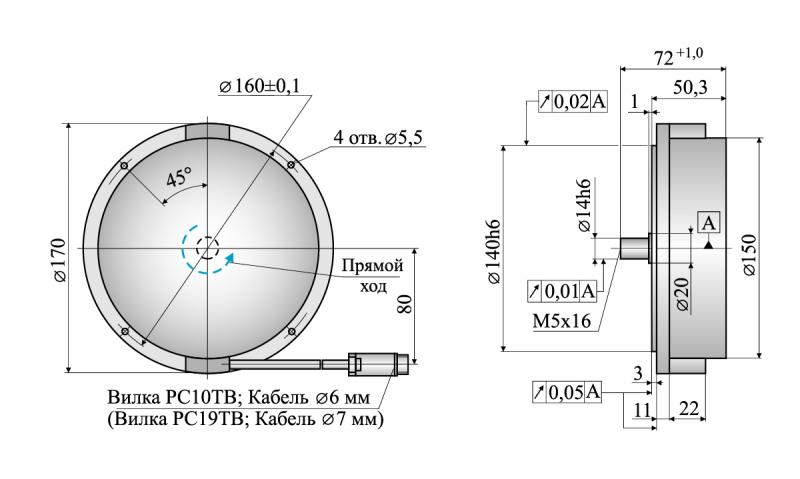

Диаметр корпуса 170 мм, диаметр цельного вала 14 мм, разрешающая способность определяется при заказе прибора - 450000 (дискретность 0,72") или 900000 (дискретность 0,36") импульсов/оборот; напряжение питания +5 В. Пределы допускаемой абсолютной погрешности измерений +/-5".
Монтажный фланец аналогичен энкодерам Heidenhain ROD700, ROD 780, ROD 880.
Предназначен для установки на поворотные столы металлообрабатывающих станков, для применения в стендовом и испытательном оборудовании, в радиоастрономии, радиолокации и прочих областях.
Соединитель РС10ТВ. Прямоугольный импульсный сигнал TTL:
Назначение | A | B | R | A | B | R | Питание | 0В | Экран | — |
---|---|---|---|---|---|---|---|---|---|---|
Номер контакта | 5 | 3 | 10 | 8 | 6 | 1 | 2 | 9 | 4 | 7 |
Соединитель DB9:
Назначение | A | B | R | A | B | R | Питание | 0В | Экран |
---|---|---|---|---|---|---|---|---|---|
Номер контакта | 4 | 3 | 2 | 8 | 7 | 6 | 5 | 9 | 1 |
Без соединителя:
Назначение | A | B | R | A | B | R | Питание | 0В |
---|---|---|---|---|---|---|---|---|
Кабель 4 пары | Зеленый | Красный | Розовый | Желтый | Синий | Серый | Коричневый | Белый |
Кабель 6 пар | Зеленый | Красный | Розовый | Желтый | Синий | Серый | Коричневый+Черный | Белый+Сиреневый |
Код заказа
Число периодов выходного сигнала на оборот вала | XXXXXX1 |
Длина кабеля | XXX2 |
Кабельное окончание | X3 |
Сопроводительная документация | X4 |
Пример заказа : ЛИР-1170К-900000-1,0-Р(РС10ТВ)-Д(РЭ-МП-СП)
ЛИР-1170К, 900000 импульсов/оборот, длина кабеля 1,0 м, разъем розетка РС10ТВ, комплект сопроводительной документации - руководство по эксплуатации, методика поверки, свидетельство о поверке.
Файл | Размер | Размещен | |
---|---|---|---|
Спецификация | 30 янв 2024 | ||
Описание типа СИ.pdf | 86,95 KB | 7 фев 2024 | |
Сертификат об утверждении типа СИ.pdf | 282,81 KB | 7 фев 2024 |
