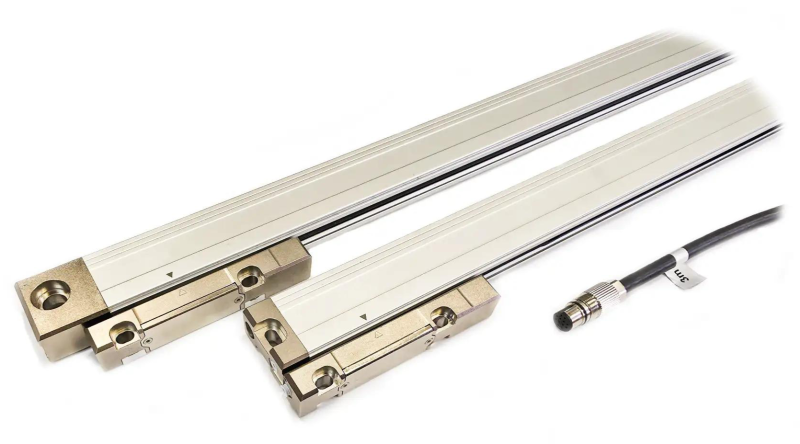

Фотоэлектрический абсолютный датчик линейного положения нового поколения. Выдает уникальный двоичный код положения сразу после подачи напряжения питания, предварительное перемещение при этом не требуется. Информация о совершенном перемещении не потеряется даже при выключенном питании.
Алюминиевый профиль защищает шкалу с позиционным кодом и электронику от повреждения и попадания СОЖ.
Длина измерения до 2040 мм. Количество разрядов данных - 26 бит для дискретности 0,08 мкм; 27 бит для дискретности 0,04 мкм; 28 бит для дискретности 0,02 мкм; 29 бит для дискретности 0,01 мкм; 30 бит для дискретности 0,005 мкм; 31 бит для дискретности 0,0025 мкм; 32 бит для дискретностей 0,01 мкм, 0,005 мкм, 0,0025 мкм и 0,001 мкм.
Предназначен для эксплуатации на металлообрабатывающих универсальных станках и станках с ЧПУ, в составе различного научного оборудования и пр.

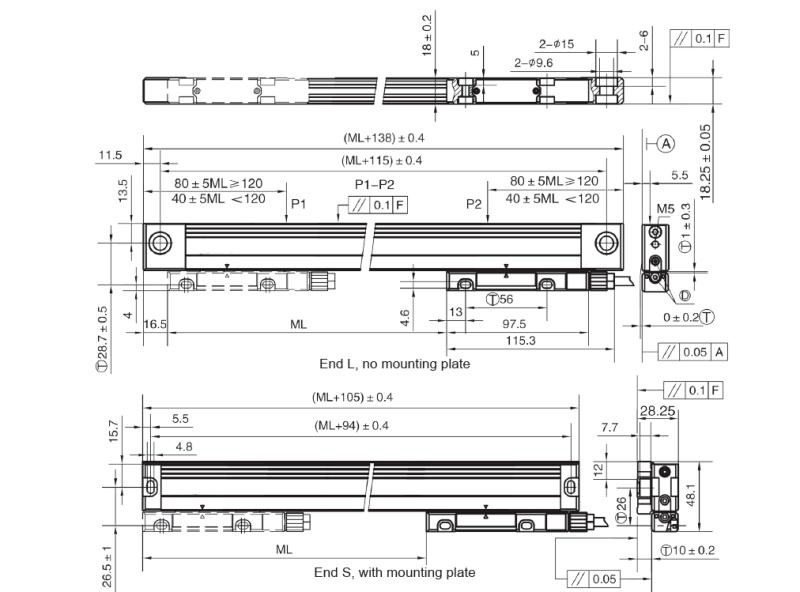

Имеет корпус повышенной жесткости. Монтаж корпуса осуществляется посредством равномерно выполненных сквозных отверстий.
Последовательный SSI
Информация
CLOCKиDATAна рисунке не показаны
CLOCK- входной управляющий сигнал
DATA- выходной сигнал с числом разрядов nT - от 1 мкс до 11 мкс
t1 > 0.45 мкс
t2 ≤ 0.2 мкс
t3 - от 12 до 35 мкс
В исходном состоянии шины CLOCK и DATA установлены в логическую 1. После первого спада CLOCK шина DATA устанавливается в 0 и в преобразователе происходит фиксация текущей позиции.
По фронтам сигнала CLOCK производится побитовая передача зафиксированного значения кода по шине DATA, после чего шина DATA устанавливается в состояние логического 0 и удерживается в нем в течение времени t3.
В этот промежуток времени может быть повторно считано зафиксированное значение кода позиции путем перевода CLOCK в состояние логического 0 и подачи импульса.
Повторение выдачи может производиться неограниченное число раз.
По окончании времени t3 DATA устанавливается в состоние логической 1 и преобразователь готов к выдаче текущего значения позиции.
Если в процессе считывания кода состоние CLOCK не изменяется в течение времени большего t3, то преобразователь автоматически возвращается в исходное состояние.
BiSS C
Информация
CLOCKиDATAна рисунке не показаны
CLOCK- входной управляющий сигнал
DATA- выходной сигналT - не менее 100 нс
Время расчета позиции t1:
- до 19 бит: ≤ 9.5 мкс
- 20 бит: ≤ 9.9 мкс
- 21 бит: ≤ 10.2 мкс
- 22 бита: ≤ 10.6 мкс
- 23 бита: ≤ 11 мкс
Таймаут t2 ≤ 16 мкс (адаптивный для ЛИР-ДА116В, ЛИР-ДА119А.01, ЛИР-ДА120А.02, ЛИР-ДА290А, ЛИР-ДА156А, ЛИР-ДА165А и серии ЛИР-ДА216)
Подтверждение Ack - всегда установлен в
0
Бит Start - всегда установлен в1
Бит CDS - всегда установлен в0
D - код положения, количество бит кода n
Бит Error - указывает на наличие ошибки если установлен в0
Бит Warning - указывает на наличие предупреждения если установлен в0
Шесть бит контрольной суммы CRC, полином 0х43, начальное значение 0
Без соединителя. Последовательный интерфейс:
| Назначение | Clock | Data | Clock | Data | Питание | 0В (GND) | Питание* | 0В* |
|---|---|---|---|---|---|---|---|---|
| Кабель 4 пары | Зеленый | Красный | Желтый | Синий | Коричневый | Белый | Розовый | Серый |
| * - дополнительные контакты питания, которые могут быть использованы для контроля и компенсации падения напряжения на линиях питания | ||||||||
Код заказа
| Вариант исполнения | X1 | ||
| Длина преобразуемого перемещения Lизм., мм | X2 |
Стандартный ряд диапазонов перемещения, мм - 70, 120, 170, 220, 270, 320, 370, 420, 470, 520, 570, 620, 670, 720, 770, 820, 920, 1020, 1140, 1240, 1340, 1440, 1540, 1640, 1740, 1840, 2040 | |
| Напряжение питания | XX3 | ||
| Протокол выдачи данных | X4 | ||
| Дискретность | X5 | ||
| Пределы допускаемой основной абсолютной погрешности | X6 | ||

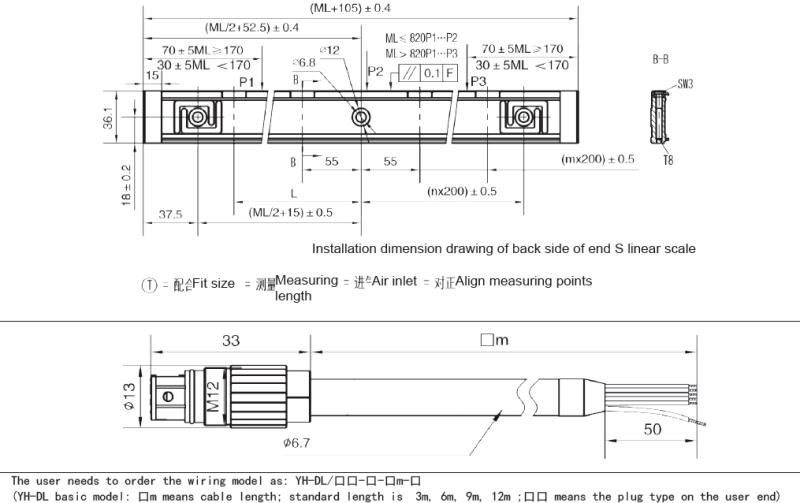

| Кабель YH-DL | X7 |
Стандартное, целое значение длины кабеля от 3 до 30 метров | |
| Кабельное окончание | X8 | ||
Пример заказа : JFT-40 series
JFT-10, исполнение 1, Lизм. = 1920 мм, напряжение питания +5 В, интерфейс - BiSS C, двоичный код, дискретность 1 мкм, пределы допускаемой основной абсолютной погрешности ±3 мкм, длина кабеля 3 м, без соединителя.
