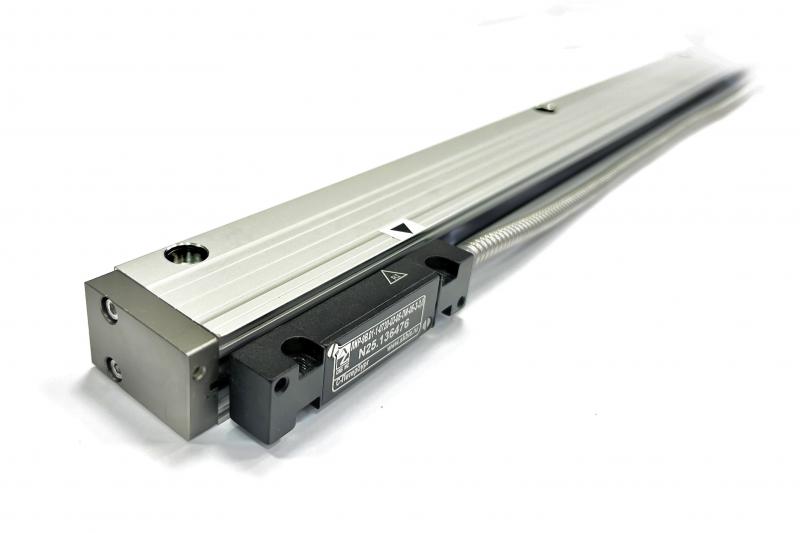

Обновленная модификация энкодера ЛИР-9В. Считывающие головки моделей не взаимозаменяемы.
Профиль новой формы защищает шкалу и электронику от повреждения и попадания СОЖ, а конструкция унифицированной для всего модельного ряда считывающей головки с применением одного осветителя обеспечивают надежную работу преобразователя.
Длина измерения до 3190 мм. Разрешение до 0,1 мкм.
Защищен от промышленных помех и может эксплуатироваться на электроэрозионных станках. Помимо этого повсеместно применяется на металлообрабатывающих и деревообрабатывающих станках, в т.ч. с ЧПУ, прессах, в различном лабораторном оборудовании и пр.
Имеет корпус повышенной жесткости. Монтаж корпуса осуществляется посредством равномерно выполненных сквозных отверстий. Отверстия для крепления считывающей головки с резьбой М5.

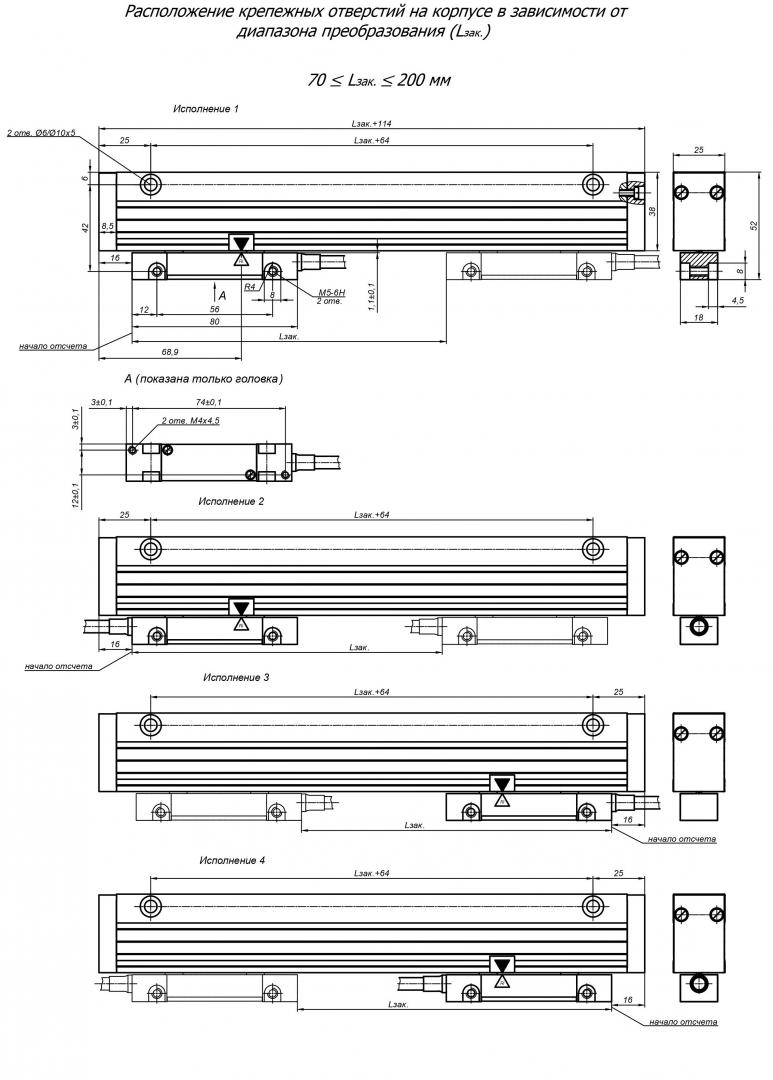

(2)_draw.jpg?resize=w[800])

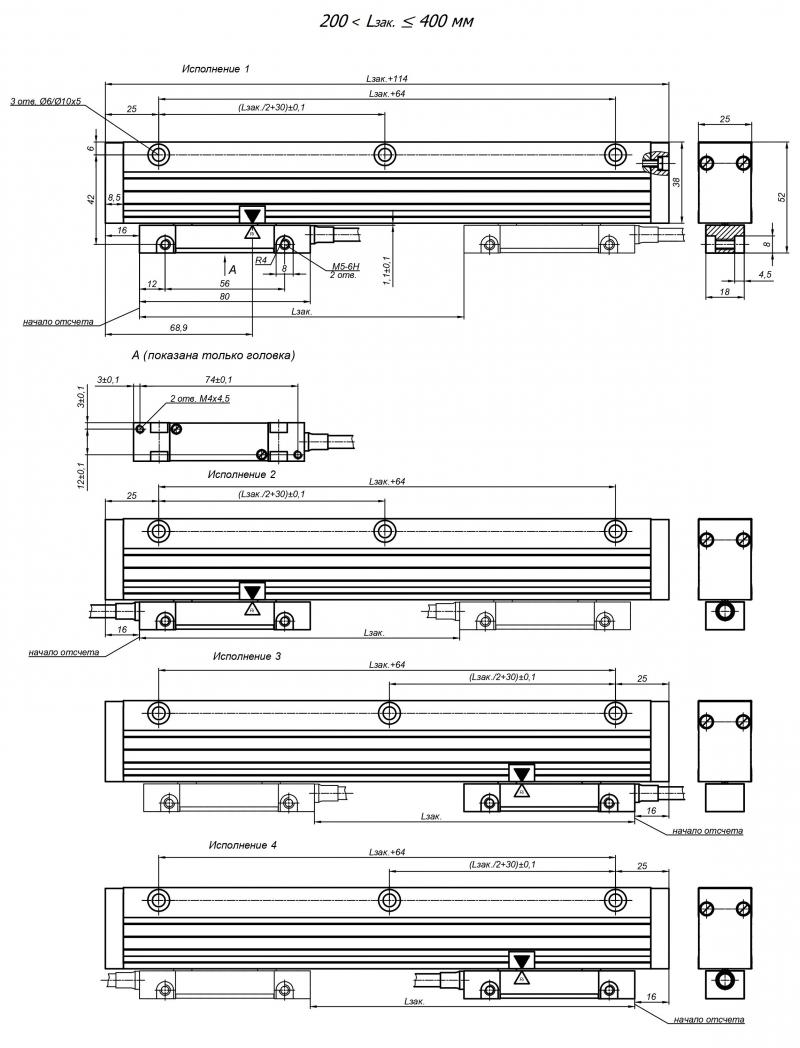

(3)_draw.jpg?resize=w[800])

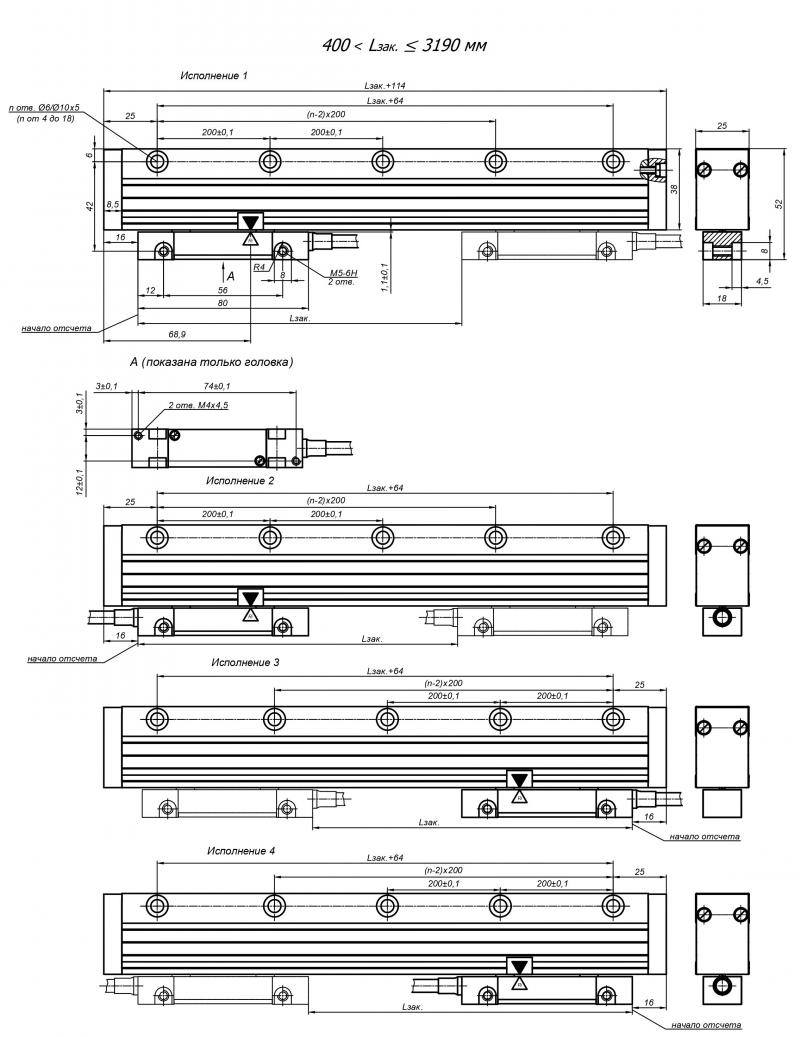

(4-18)_draw.jpg?resize=w[800])
Соединитель РС10ТВ. Прямоугольный импульсный сигнал TTL:
| Назначение | A | B | R | A | B | R | Питание | 0В | Экран | — |
|---|---|---|---|---|---|---|---|---|---|---|
| Номер контакта | 5 | 3 | 10 | 8 | 6 | 1 | 2 | 9 | 4 | 7 |
Соединитель РС10ТВ. Синусоидальный сигнал напряжения ~1В:
| Назначение | A | B | R | A | B | R | Питание | 0В | Экран | — |
|---|---|---|---|---|---|---|---|---|---|---|
| Номер контакта | 5 | 3 | 10 | 8 | 6 | 1 | 2 | 9 | 4 | 7 |
Соединитель DB9:
| Назначение | A | B | R | A | B | R | Питание | 0В | Экран |
|---|---|---|---|---|---|---|---|---|---|
| Номер контакта | 4 | 3 | 2 | 8 | 7 | 6 | 5 | 9 | 1 |
Без соединителя:
| Назначение | A | B | R | A | B | R | Питание | 0В |
|---|---|---|---|---|---|---|---|---|
| Кабель 4 пары | Зеленый | Красный | Розовый | Желтый | Синий | Серый | Коричневый | Белый |
| Кабель 6 пар | Зеленый | Красный | Розовый | Желтый | Синий | Серый | Коричневый+Черный | Белый+Сиреневый |
Код заказа
| Вариант исполнения | X1 | ||
| Диапазон преобразования Lзак., мм | X2 |
Стандартный ряд диапазонов перемещения, мм - 70, 120, 170, 220, 270, 320, 370, 420, 470, 520, 570, 620, 720, 820, 920, 1020, 1140, 1240, 1340, 1440, 1540, 1640, 1740, 1840, 1940, 2040, 2240, 2440, 2640, 2840, 3040, 3170, 3190 3190 доступно при варианте исполнения без РМ | |
| Положение референтной метки (РМ) | X3 | 01 - Одна РМ1/4 посередине диапазона преобразования (Lзак./2) 04 - Одна РМ1/2 посередине диапазона преобразования (Lзак./2) РМ1/4 - РМ с длительностью 1/4 периода инкрементного сигнала; РМ1/2 - РМ с длительностью 1/2 периода инкрементного сигнала. Опции 04, 05, 06 применяются для сервоприводов HSD7 фирмы HNC Electric Limited или аналогичных им. | |
| Напряжение питания | X4 | ||
| Тип выходного сигнала | X5 | ||
| Период сигнала для СН; Дискретность для ПИ | X6 | ||
| Исполнение по точности | X7 |
Дискретность 0,1 и 0,2 мкм только для исп. по точности 3 | |
| Длина кабеля | X8 | ||
| Кабельное окончание | X9 | ||
| Вид защиты кабеля | X10 | ||
Пример заказа : ЛИР-9В.01-4-2040-К-05-СН-20-3-1.5-О
ЛИР-9В.01, исполнение 4, длина преобразуемого перемещения - 2040 мм, координатно-кодированные РМ, напряжение питания +5 В, тип выходного сигнала синус напряжения, период 20 мкм, класс точности - 3, длина кабеля 1,5 м, без соединителя.
| Файл | Размер | Размещен | |
|---|---|---|---|
| Спецификация | 23 апр 2025 |
