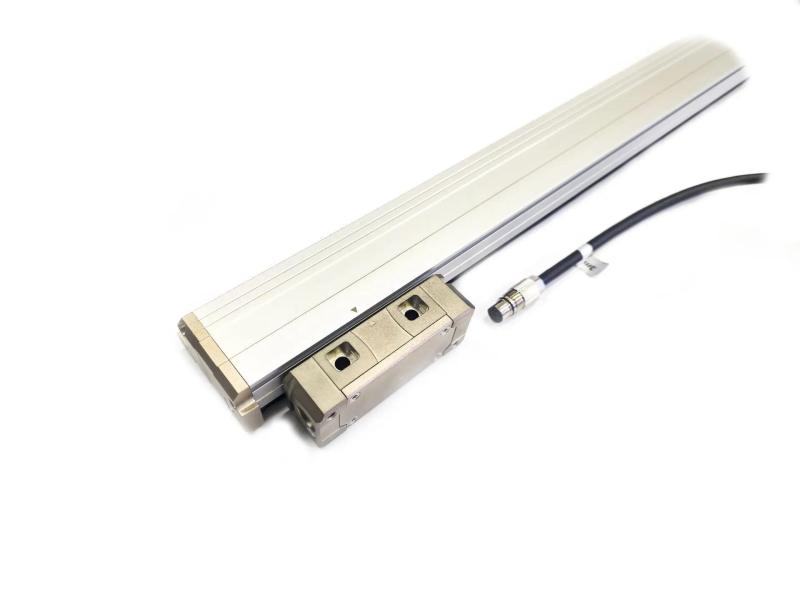

Фотоэлектрический абсолютный датчик линейного положения нового поколения. Выдает уникальный двоичный код положения сразу после подачи напряжения питания, предварительное перемещение при этом не требуется. Информация о совершенном перемещении не потеряется даже при выключенном питании.
Алюминиевый профиль защищает шкалу с позиционным кодом и электронику от повреждения и попадания СОЖ.
Длина измерения до 4240 мм. Количество разрядов данных - 26 бит для дискретности 0,08 мкм; 27 бит для дискретности 0,04 мкм; 28 бит для дискретности 0,02 мкм; 29 бит для дискретности 0,01 мкм; 30 бит для дискретности 0,005 мкм; 31 бит для дискретности 0,0025 мкм; 32 бит для дискретностей 0,01 мкм, 0,005 мкм, 0,0025 мкм и 0,001 мкм.
Предназначен для эксплуатации на металлообрабатывающих универсальных станках и станках с ЧПУ, в составе различного научного оборудования и пр.

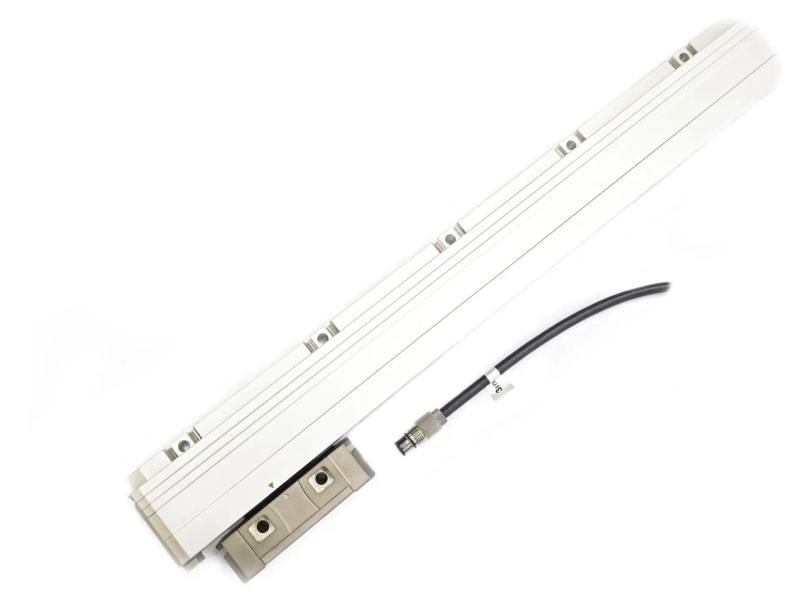

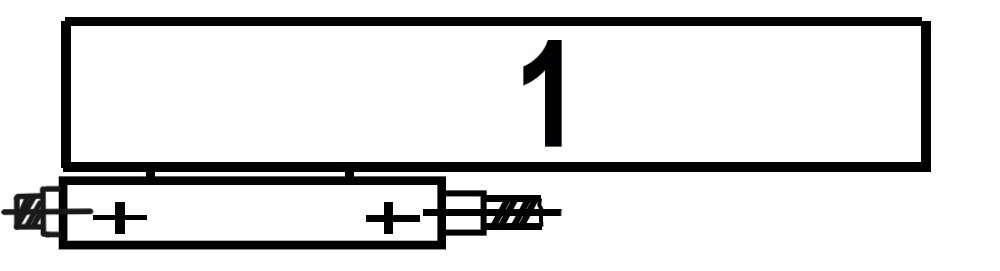

Имеет корпус повышенной жесткости. Монтаж корпуса осуществляется посредством равномерно выполненных сквозных отверстий.
Последовательный SSI
Информация
CLOCKиDATAна рисунке не показаны
CLOCK- входной управляющий сигнал
DATA- выходной сигнал с числом разрядов nT - от 1 мкс до 11 мкс
t1 > 0.45 мкс
t2 ≤ 0.2 мкс
t3 - от 12 до 35 мкс
В исходном состоянии шины CLOCK и DATA установлены в логическую 1. После первого спада CLOCK шина DATA устанавливается в 0 и в преобразователе происходит фиксация текущей позиции.
По фронтам сигнала CLOCK производится побитовая передача зафиксированного значения кода по шине DATA, после чего шина DATA устанавливается в состояние логического 0 и удерживается в нем в течение времени t3.
В этот промежуток времени может быть повторно считано зафиксированное значение кода позиции путем перевода CLOCK в состояние логического 0 и подачи импульса.
Повторение выдачи может производиться неограниченное число раз.
По окончании времени t3 DATA устанавливается в состоние логической 1 и преобразователь готов к выдаче текущего значения позиции.
Если в процессе считывания кода состоние CLOCK не изменяется в течение времени большего t3, то преобразователь автоматически возвращается в исходное состояние.
BiSS C
Информация
CLOCKиDATAна рисунке не показаны
CLOCK- входной управляющий сигнал
DATA- выходной сигналT - не менее 100 нс
Время расчета позиции t1:
- до 19 бит: ≤ 9.5 мкс
- 20 бит: ≤ 9.9 мкс
- 21 бит: ≤ 10.2 мкс
- 22 бита: ≤ 10.6 мкс
- 23 бита: ≤ 11 мкс
Таймаут t2 ≤ 16 мкс (адаптивный для ЛИР-ДА116В, ЛИР-ДА119А.01, ЛИР-ДА120А.02, ЛИР-ДА290А, ЛИР-ДА156А, ЛИР-ДА165А и серии ЛИР-ДА216)
Подтверждение Ack - всегда установлен в
0
Бит Start - всегда установлен в1
Бит CDS - всегда установлен в0
D - код положения, количество бит кода n
Бит Error - указывает на наличие ошибки если установлен в0
Бит Warning - указывает на наличие предупреждения если установлен в0
Шесть бит контрольной суммы CRC, полином 0х43, начальное значение 0
Соединитель РС10ТВ. Последовательный интерфейс:
| Назначение | Clock | Data | Clock | Data | — | — | — | Питание | 0В | Экран |
|---|---|---|---|---|---|---|---|---|---|---|
| Номер контакта | 5 | 3 | 8 | 6 | 1 | 10 | 7 | 2 | 9 | 4 |
Соединитель DB9. Последовательный интерфейс:
| Назначение | Clock | Data | Clock | Data | — | — | Питание | 0В | Экран |
|---|---|---|---|---|---|---|---|---|---|
| Номер контакта | 2 | 6 | 3 | 7 | 4 | 8 | 5 | 9 | 1 |

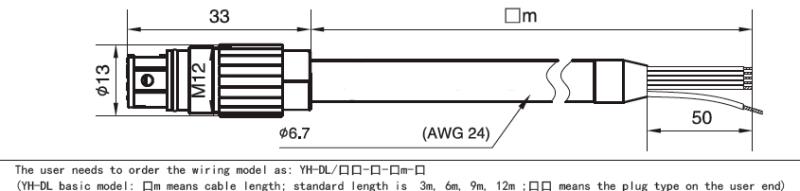

Без соединителя. Последовательный интерфейс:
| Назначение | Clock | Data | Clock | Data | Питание | 0В (GND) | Питание* | 0В* |
|---|---|---|---|---|---|---|---|---|
| Кабель 4 пары | Зеленый | Красный | Желтый | Синий | Коричневый | Белый | Розовый | Серый |
| * - дополнительные контакты питания, которые могут быть использованы для контроля и компенсации падения напряжения на линиях питания | ||||||||
