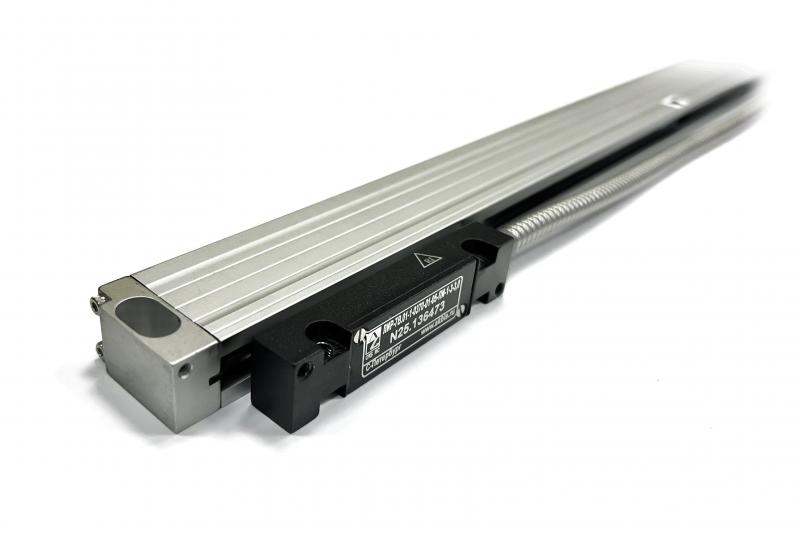

Обновленная модификация энкодера ЛИР-7В. Считывающие головки моделей не взаимозаменяемы.
Профиль новой формы защищает шкалу и электронику от повреждения и попадания СОЖ, а конструкция унифицированной для всего модельного ряда считывающей головки с применением одного осветителя обеспечивают надежную работу преобразователя.
Длина измерения до 1240 мм. Разрешение до 0,1 мкм.
Защищен от промышленных помех и может эксплуатироваться на электроэрозионных станках. Помимо этого повсеместно применяется на металлообрабатывающих и деревообрабатывающих станках, в т.ч. с ЧПУ, для автоматизации измерительных микроскопов, в различном лабораторном оборудовании и пр.

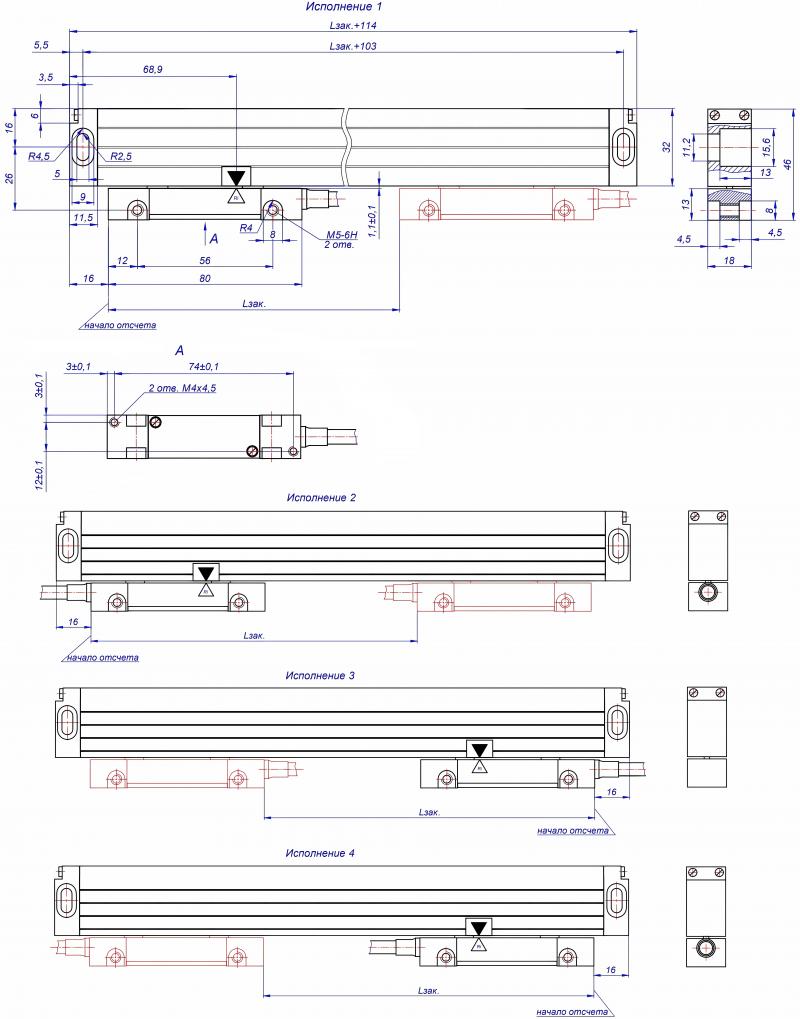

Прост в установке - монтаж корпуса осуществляется за две торцевые опоры. Отверстия для крепления считывающей головки с резьбой М5.
_draw.jpg?resize=w[800])
Соединитель РС10ТВ. Прямоугольный импульсный сигнал TTL:
| Назначение | A | B | R | A | B | R | Питание | 0В | Экран | — |
|---|---|---|---|---|---|---|---|---|---|---|
| Номер контакта | 5 | 3 | 10 | 8 | 6 | 1 | 2 | 9 | 4 | 7 |
Соединитель РС10ТВ. Синусоидальный сигнал напряжения ~1В:
| Назначение | A | B | R | A | B | R | Питание | 0В | Экран | — |
|---|---|---|---|---|---|---|---|---|---|---|
| Номер контакта | 5 | 3 | 10 | 8 | 6 | 1 | 2 | 9 | 4 | 7 |
Соединитель DB9:
| Назначение | A | B | R | A | B | R | Питание | 0В | Экран |
|---|---|---|---|---|---|---|---|---|---|
| Номер контакта | 4 | 3 | 2 | 8 | 7 | 6 | 5 | 9 | 1 |
Без соединителя:
| Назначение | A | B | R | A | B | R | Питание | 0В |
|---|---|---|---|---|---|---|---|---|
| Кабель 4 пары | Зеленый | Красный | Розовый | Желтый | Синий | Серый | Коричневый | Белый |
| Кабель 6 пар | Зеленый | Красный | Розовый | Желтый | Синий | Серый | Коричневый+Черный | Белый+Сиреневый |
Код заказа
| Вариант конструктивного исполнения | X1 | ||
| Диапазон преобразования Lзак, мм | X2 |
Стандартный ряд диапазонов перемещения, мм - 70, 120, 170, 220, 270, 320, 370, 420, 470, 520, 570, 620, 720, 820, 920, 1020, 1140, 1240 | |
| Положение референтной метки (РМ) | X3 | 01 - Одна РМ1/4 посередине диапазона преобразования (Lзак./2) 04 - Одна РМ1/2 посередине диапазона преобразования (Lзак./2) РМ1/4 - РМ с длительностью 1/4 периода инкрементного сигнала; РМ1/2 - РМ с длительностью 1/2 периода инкрементного сигнала. Опции 04, 05, 06 применяются для сервоприводов HSD7 фирмы HNC Electric Limited или аналогичных им. | |
| Напряжение питания | X4 | ||
| Тип выходного сигнала | X5 | ||
| Период сигнала для СН; Дискретность для ПИ | X6 | ||
| Исполнение по точности | X7 |
Дискретность 0,1 и 0,2 мкм только для исп. по точности 3 | |
| Длина кабеля | X8 | ||
| Кабельное окончание | X9 | ||
| Тип соединителя | X10 | ||
| Вид защиты кабеля | X11 | ||
Пример заказа : ЛИР-7В.01-1-0420-03-05-ПИ-1-4-1.5-В(РС10ТВ)
ЛИР-7В.01, исполнение 1, длина преобразуемого перемещения - 420 мм, РМ1/4 через 50 мм, напряжение питания +5 В, тип выходного сигнала ПИ, дискретность 1 мкм, класс точности - 4, длина кабеля 1,5 м, вилка РС10ТВ.
