Оптоэлектронный инкрементный преобразователь перемещения с измерительным штоком. По сути является современным и более точным аналогом всем известного индикатора часового типа (измерительной головки).

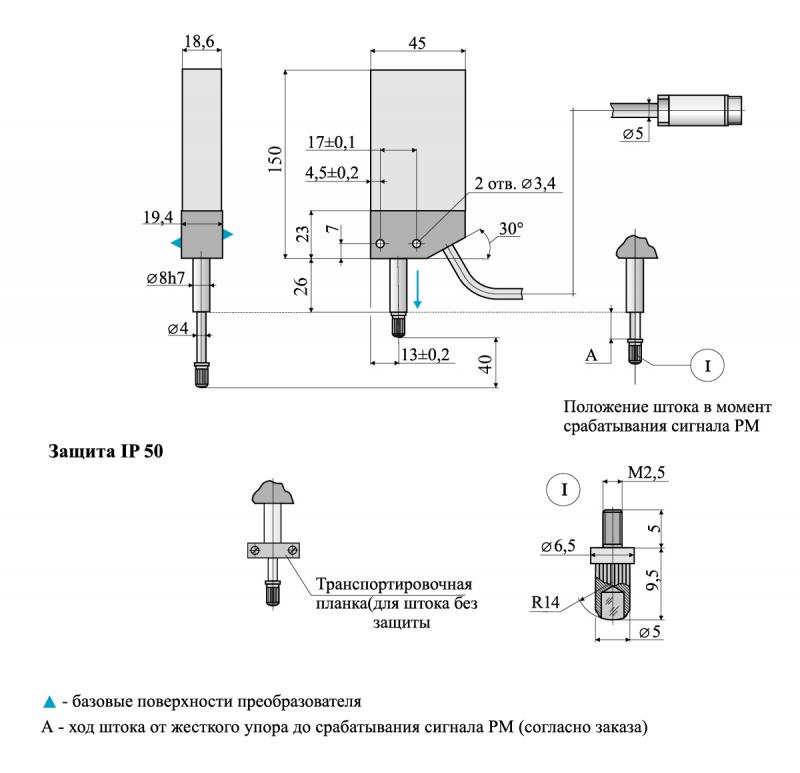

Конструктивно представляет собой подпружиненную линейную направляющую со стеклянной растровой шкалой, с которой жестко связан шток с корундовым наконечником. Ход штока - 40 мм.
Дискретность отсчета - от 0,5 мкм до 10 мкм. Пределы допускаемой основной абсолютной погрешности - ±1 мкм или ±2 мкм в зависимости от выбранного исполнения при номинальном значении температуры 20°C.
Применяется, как правило, в составе стендового и испытательного оборудования для измерения или контроля размеров и отклонений от заданной геометрической формы детали, а также взаимного расположения поверхностей. Совместно с платами или модулями интерфейса ЛИР-915, ЛИР-917, ЛИР-919 может составлять измерительный комплекс для регистрации изменения линейного размера контролируемого объекта в зависимости от внешних воздействующих факторов.
Соединитель РС10ТВ. Прямоугольный импульсный сигнал TTL:
| Назначение | A | B | R | A | B | R | Питание | 0В | Экран | — |
|---|---|---|---|---|---|---|---|---|---|---|
| Номер контакта | 5 | 3 | 10 | 8 | 6 | 1 | 2 | 9 | 4 | 7 |
Без соединителя:
| Назначение | A | B | R | A | B | R | Питание | 0В |
|---|---|---|---|---|---|---|---|---|
| Кабель 4 пары | Зеленый | Красный | Розовый | Желтый | Синий | Серый | Коричневый | Белый |
| Кабель 6 пар | Зеленый | Красный | Розовый | Желтый | Синий | Серый | Коричневый+Черный | Белый+Сиреневый |
Код заказа
| Ход штока, мм | X1 |
| Положение референтной метки (РМ) | X2 |
| Напряжение питания | X3 |
| Тип выходного сигнала | X4 |
| Дискретность | X5 |
| Пределы допускаемой основной абсолютной погрешности | X6 |
| Длина кабеля | X7 |
| Кабельное окончание | X8 |
| Тип соединителя | X9 |
Пример заказа : ЛИР-17.01-40-00-05-ПИ-1-1-3,0-В(РС10ТВ)
ЛИР-17.01, ход штока 40 мм, Р.М. отсутствует, напряжение питания +5 В, тип выходного сигнала ПИ, дискретность 1 мкм, пределы допускаемой основной абсолютной погрешности ±1 мкм, длина кабеля 3,0 м, вилка РС10ТВ.
| Файл | Размер | Размещен | |
|---|---|---|---|
| Спецификация | 13 янв 2025 |
