Оптоэлектронный инкрементный преобразователь перемещения с измерительным штоком. По сути является современным и более точным аналогом всем известного индикатора часового типа (измерительной головки).

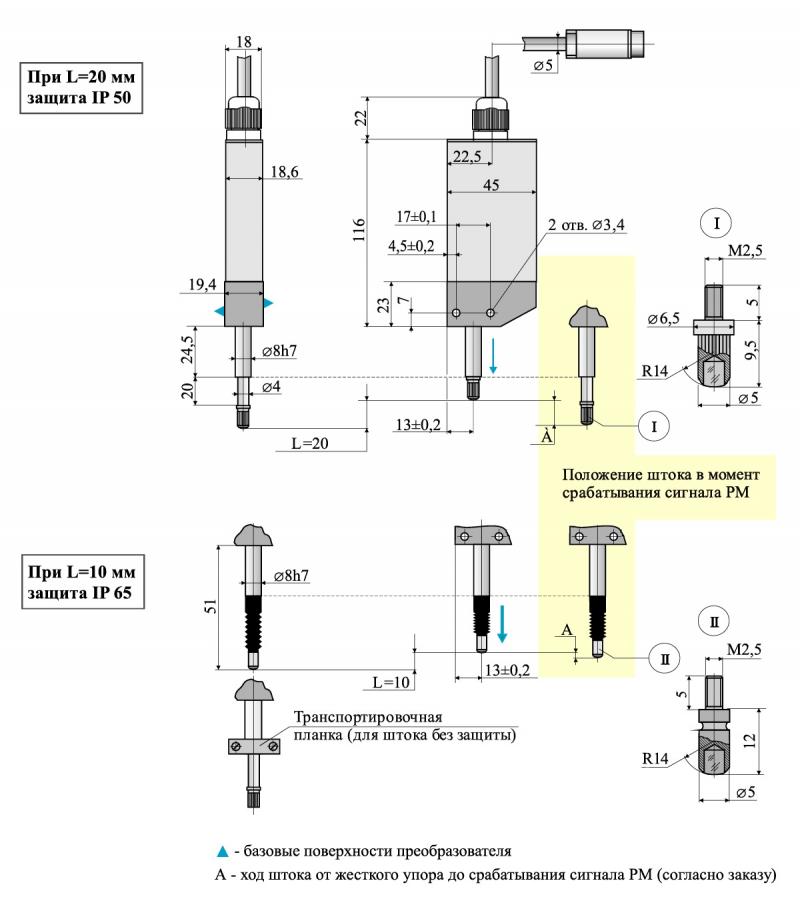

Конструктивно представляет собой подпружиненную линейную направляющую со стеклянной растровой шкалой, с которой жестко связан шток с корундовым наконечником. Ход штока 10 мм (в этом случае прибор поставляется с эластичной манжетой и имеет степень защиты IP65) или 20 мм (без манжеты, степень защиты IP50).
Дискретность отсчета - от 0,1 мкм до 10 мкм. Предел допускаемой основной абсолютной погрешности - ±0,5 мкм или ±1 мкм в зависимости от выбранного исполнения при номинальном значении температуры 20°C. От ЛИР-15.01 отличается выходом кабеля с противоположной штоку стороны корпуса.
Применяется, как правило, в составе стендового и испытательного оборудования для измерения или контроля размеров и отклонений от заданной геометрической формы детали, а также взаимного расположения поверхностей. Совместно с платами или модулями интерфейса ЛИР-915, ЛИР-917, ЛИР-919 может составлять измерительный комплекс для регистрации изменения линейного размера контролируемого объекта в зависимости от внешних воздействующих факторов.
Соединитель РС10ТВ. Прямоугольный импульсный сигнал TTL:
| Назначение | A | B | R | A | B | R | Питание | 0В | Экран | — |
|---|---|---|---|---|---|---|---|---|---|---|
| Номер контакта | 5 | 3 | 10 | 8 | 6 | 1 | 2 | 9 | 4 | 7 |
Без соединителя:
| Назначение | A | B | R | A | B | R | Питание | 0В |
|---|---|---|---|---|---|---|---|---|
| Кабель 4 пары | Зеленый | Красный | Розовый | Желтый | Синий | Серый | Коричневый | Белый |
| Кабель 6 пар | Зеленый | Красный | Розовый | Желтый | Синий | Серый | Коричневый+Черный | Белый+Сиреневый |
Код заказа
| Ход штока, мм | X1 |
| Положение референтной метки (РМ) | X2 |
| Напряжение питания | X3 |
| Тип выходного сигнала | X4 |
| Дискретность | X5 |
| Пределы допускаемой основной абсолютной погрешности | X6 |
| Длина кабеля | X7 |
| Кабельное окончание | X8 |
| Тип соединителя | X9 |
Пример заказа : ЛИР-14.01-20-00-05-ПИ-05-05-1,5-Р(РС10ТВ)
ЛИР-14.01, ход штока 20 мм, Р.М. отсутствует, напряжение питания +5 В, тип выходного сигнала ПИ, дискретность 0,5 мкм, пределы допускаемой основной абсолютной погрешности ±0,5 мкм, длина кабеля 1,5 м, розетка РС10ТВ.
