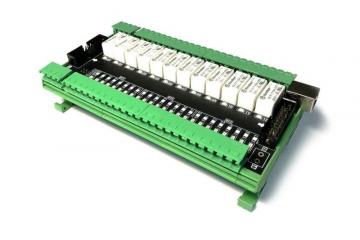

ЛИР-986Р

Контроллер электроавтоматики СППУ
  Изготовитель  СКБ ИС
  Статус  Серийный выпуск
  Гарантийный срок  3 года

Контроллер электроавтоматики ЛИР-986Р предназначен для работы в составе СППУ или для автономной работы. С помощью контроллера можно осуществить программную реализацию жесткой логики работы электроавтоматики, используя опто-изолированные 24 входа и 12 релейных выходов (нормально открытые - НО или нормально закрытые - НЗ контакты), и обеспечить управление устройствами по заданной программе.

Контроллер ЛИР-986Р может использоваться в составе СППУ с возможностью доступа к контроллеру через 16 входных и 16 выходных маркеров из управляющей программы ЛИР-581. Подключение модуля к контроллерам СППУ осуществляется 20-жильным плоским кабелем через разъем ХP2.

Программирование контроллера и отладка программы электроавтоматики осуществляется от персонального компьютера через разъём X7 (USB тип B). Питание контроллера при автономной работе осуществляется от USB кабеля – для этого необходимо установить перемычки J1 и J5 на штыревой разъём XP1.

Для подключения внешних устройств используются колодки с винтовыми зажимами для проводов XP4, XP5, XP7, XP8. Для подачи внешнего питания входов/выходов используются колодки XP3, XP6. Для сигнализации о текущем состоянии, напротив клемм каждого входа/выхода, установлены световые индикаторы. Зелёного цвета для входов и красного для выходов.

Контроллер изготавливается в пластмассовом корпусе с креплением, предназначенным для установки модуля на DIN рейку.

Интервал рабочих температур 0...+40°C
Степень защиты от внешних воздействий IP10
Масса 0,2 кг
Потребляемая мощность ≤1 Вт
Количество дискретных входов 24
Количество релейных выходов 12
Напряжение питания +5 В
