Одноосевое полноразмерное устройство цифровой индикации для работы с угловыми и линейными инкрементными преобразователями перемещения (инкрементными энкодерами), имеющими напряжение питания +5 В и выходные сигналы RS422 ПИ TTL. В сравнении с ЛИР-511, имеет возможность формирования команд управления исполнительными механизмами.

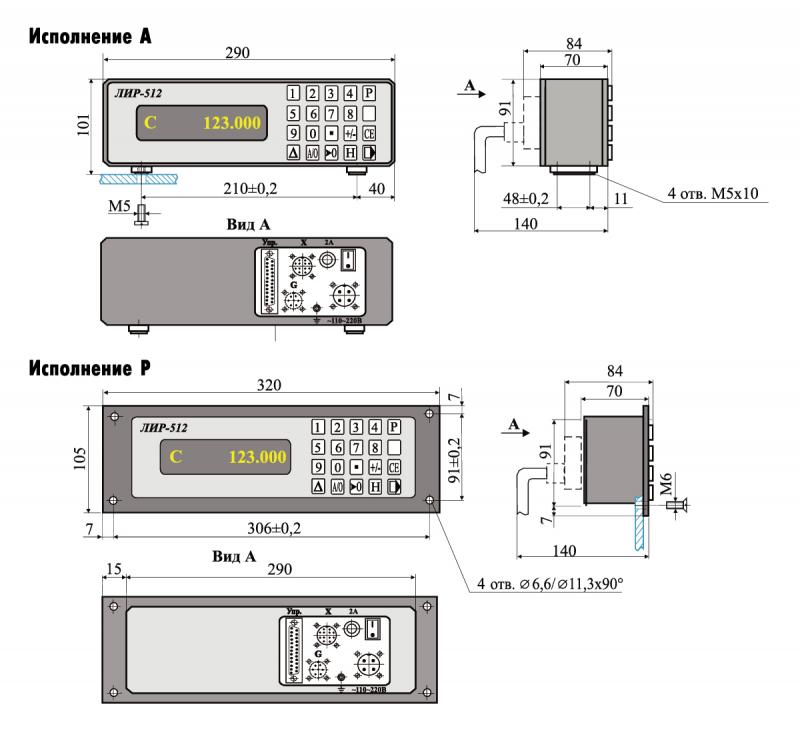

Выпускается в металлическом корпусе с высокопрочным порошковым покрытием. По типу корпуса различают два исполнения - приборное и панельное. Приборное исполнение имеет в основании корпуса ножки с резьбовыми отверстиями, что позволяет использовать УЦИ как настольный прибор или закреплять его на кронштейне. Панельный вариант исполнения корпуса предназначен для встраивания УЦИ в технологические стойки, шиты, пульты управления и т.д. и его крепления при помощи отверстий в лицевой панели.
На передней панели УЦИ ЛИР-512 расположено высококонтрастное индикационное светодиодное табло зеленого свечения с высотой цифр 13 мм (7 десятичных разрядов и знак), кнопки задания режимов измерения и цифровая клавиатура.
Дискретность входного сигнала энкодера, знак, формат индицирования и степень огрубления настраиваются для каждой оси с помощью кнопки "ПАРАМ", расположенной на задней панели прибора.
УЦИ предполагает возможность работы в трех системах отсчета. Относительная система отсчета позволяет производить измерения от произвольно выбранной начальной позиции, которая определяется нажатием кнопки обнуления на передней панели в любом месте контролируемого перемещения и может определять систему координат измеряемой (обрабатываемой) детали. Абсолютная система отсчета определяет систему координат станка или измерительной системы и связана с положением референтной метки энкодера. Для переключения между относительной и абсолютной системами отсчета предусмотрена кнопка на передней панели. Также существует и оперативная система отсчета, которая дает возможность производить промежуточные измерения без потери результата в абсолютной и относительной системе, для переключения на которую имеется кнопка на передней панели УЦИ.
Прибор имеет ручной и автоматический режимы работы с формированием дискретных управляющих сигналов, обеспечивающих указание направления движения и формирующих ступенчатое торможение при подходе к заданной позиции. Параметры 5 ступеней торможения и значения 8 координат позиционирования хранятся в энергонезависимой памяти УЦИ. Переключение режимов работы и выбор координат позиционирования возможны как с клавиатуры на передней панели, так и по внешним сигналам.
На задней панели ЛИР-512 расположены разъем вилка РС10ТВ для подключения энкодера, вход для подключения питающей сети (сетевой кабель длиной 1,8 метра с евровилкой входит в комплект поставки), клавишный выключатель, клемма заземления, держатель предохранителя 2А, разъем D-sub вилка DB25M для сигналов управления. При заказе дополнительных опций "порт RS232" и "приемник внешнего сигнала" устанавливаются разъемы D-sub вилка DB9 и вилка РС7ТВ.
Код заказа
Конструктивное исполнение | X1 |
Версия программного обеспечения | XX2 |
Другие версии указывается при необходимости реализации функционала отсуствующего в базовой версии ПО по согласованию с производителем |
Приемник внешнего сигнала | XX3 |
Тип сигнала от измерительного датчика | XX4 |
Разрешающая способность сигнала измерительного датчика | X5 |
Указывается для справки |
Порт для выдачи данных во внешнее устройство | X6 |
Если опция не заказывается, то позиция в коде заказа пропускается |
Пример заказа : ЛИР-512Р-00-00-ПИ-1-RS232
ЛИР-512, исполнение встраиваемое, приемник внешнего сигнала отсутствует, разрешающся способность 1 мкм по всем осям (для справки), порт RS232.
Файл | Размер | Размещен | |
---|---|---|---|
Паспорт.pdf | 748,6 KB | 7 фев 2024 |
