ЛИР-581

Пульт оператора СППУ. Отображает текущие координаты осей, позволяет вводить и редактировать управляющие программы и отдает команды контроллерам движения согласно заданной программе или в ручном режиме. Количество управляемых осей - от 1 до 6. Связь с контроллерами осуществляется с помощью кабельной трассы связи через блок питания ЛИР-989.

ЛИР-989

Блок питания СППУ. Предназначен для питания модулей системы и пульта оператора. Через него же осуществляется связь пульта оператора с контроллерами. Изготавливается в малогабаритном пластмассовом корпусе с креплением на DIN рейку.

Трасса связи

Кабельная трасса для связи пульта оператора ЛИР-581 с контроллерами.

ЛИР-986А.01

ЛИР-986А.02

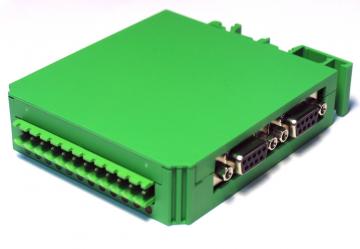

ЛИР-980

Двухосевой контроллер движения СППУ для управления приводом, скорость движения которого может задаваться комбинацией дискретных сигналов. Имеет 6 дискретных входов и 6 дискретных выходов. Является точкой подключения двух инкрементных или абсолютных энкодеров. Изготавливается в малогабаритном пластмассовом корпусе с креплением на DIN рейку.

ЛИР-981

Двухосевой контроллер движения СППУ для управления приводами с импульсным заданием скорости подачи. Имеет 2 дискретных входа и 2 дискретных выхода. Является точкой подключения двух инкрементных или абсолютных энкодеров. Изготавливается в малогабаритном пластмассовом корпусе с креплением на DIN рейку.

ЛИР-983

Двухосевой контроллер движения СППУ для управления приводами с аналоговыми входами. Имеет 4 дискретных входа и 4 дискретных выхода. Является точкой подключения двух инкрементных или абсолютных энкодеров. Изготавливается в малогабаритном пластмассовом корпусе с креплением на DIN рейку.

ЛИР-986А

Контроллер для управления электроавтоматикой станка по заданной программе. Не имеет собственных входов/выходов, а расширяется внешними блоками ЛИР-987Б или ЛИР-987В до 120 входов/выходов. Изготавливается в малогабаритном пластмассовом корпусе с креплением на DIN рейку.

ЛИР-986Б

Контроллер для управления электроавтоматикой станка по заданной программе. Имеет 12 входов и 12 выходов, гальванически изолированных от цепей контроллера. Увеличение количества входов/выходов не предусмотрено. Изготавливается в пластмассовом корпусе с креплением на DIN рейку.

ЛИР-986В

Контроллер для управления электроавтоматикой станка по заданной программе. Имеет 24 входа и 24 выхода, гальванически изолированных от цепей контроллера. Увеличение количества входов/выходов не предусмотрено. Изготавливается в пластмассовом корпусе с креплением на DIN рейку.

ЛИР-986Р

Контроллер для управления электроавтоматикой станка по заданной программе. Имеет 24 входа и 12 релейных выходов, гальванически изолированных от цепей контроллера. Увеличение количества входов/выходов не предусмотрено. Изготавливается в пластмассовом корпусе с креплением на DIN рейку.

ЛИР-987А

Контроллер входов/выходов, подключаемый к контроллеру движения для увеличения общего количества входов/выходов. Имеет либо 6 входов и 6 выходов, либо 12 входов, либо 12 выходов. Изготавливается в малогабаритном пластмассовом корпусе с креплением на DIN рейку.

ЛИР-987Б

Контроллер входов/выходов, подключаемый к контроллеру движения или к контроллеру электроавтоматики ЛИР-986А для увеличения общего количества входов/выходов. Имеет 12 входов и 12 выходов, гальванически изолированных от цепей контроллера. Изготавливается в пластмассовом корпусе с креплением на DIN рейку.

ЛИР-987В

Контроллер входов/выходов, подключаемый к контроллеру электроавтоматики ЛИР-986А для увеличения количества входов/выходов. Имеет 24 входа и 24 выхода, гальванически изолированных от цепей контроллера. Изготавливается в пластмассовом корпусе с креплением на DIN рейку.

ЛИР-987Р

Контроллер выходов, подключаемый к контроллеру электроавтоматики ЛИР-986А для управления мощными нагрузками. Имеет 24 релейных выхода, гальванически изолированных от цепей контроллера. Изготавливается в пластмассовом корпусе с креплением на DIN рейку.
