ЛИР-522

Устройство цифровой индикации
  Изготовитель  СКБ ИС
  Статус  Серийный выпуск
  Гарантийный срок  3 года

Двухосевое полноразмерное устройство цифровой индикации для работы с угловыми и линейными инкрементными преобразователями перемещения (инкрементными энкодерами), имеющими напряжение питания +5 В и выходные сигналы RS422 ПИ TTL. В сравнении с ЛИР-521, имеет возможность формирования команд управления исполнительными механизмами.

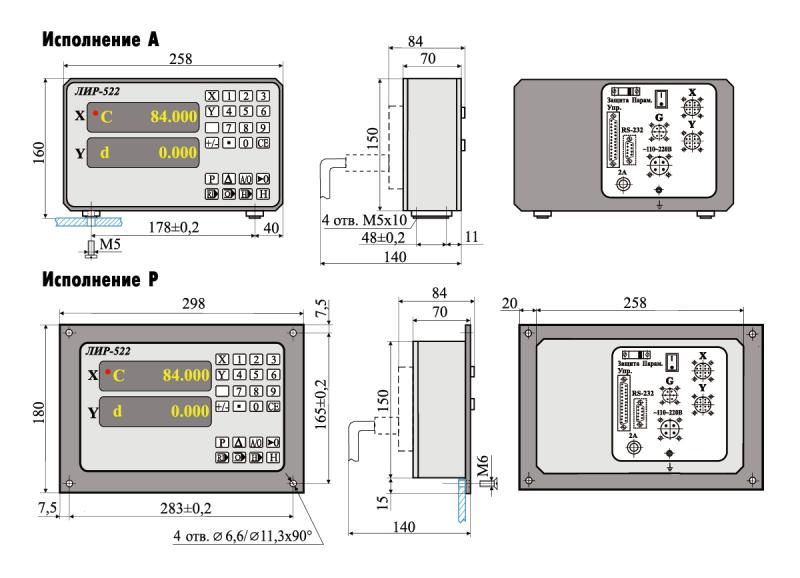

Выпускается в металлическом корпусе с высокопрочным порошковым покрытием. По типу корпуса различают два исполнения - приборное и панельное. Приборное исполнение имеет в основании корпуса ножки с резьбовыми отверстиями, что позволяет использовать УЦИ как настольный прибор или закреплять его на кронштейне. Панельный вариант исполнения корпуса предназначен для встраивания УЦИ в технологические стойки, шиты, пульты управления и т.д. и его крепления при помощи отверстий в лицевой панели.

На передней панели УЦИ ЛИР-522 расположено высококонтрастное индикационное светодиодное табло зеленого свечения с высотой цифр 13 мм (7 десятичных разрядов и знак), кнопки задания режимов измерения и цифровая клавиатура.

Дискретность входного сигнала энкодера, знак, формат индицирования и степень огрубления настраиваются для каждой оси с помощью кнопки "ПАРАМ", расположенной на задней панели прибора.

УЦИ предполагает возможность работы в трех системах отсчета. Относительная система отсчета позволяет производить измерения от произвольно выбранной начальной позиции, которая определяется нажатием кнопки обнуления на передней панели в любом месте контролируемого перемещения и может определять систему координат измеряемой (обрабатываемой) детали. Абсолютная система отсчета определяет систему координат станка или измерительной системы и связана с положением референтной метки энкодера. Для переключения между относительной и абсолютной системами отсчета предусмотрена кнопка на передней панели. Также существует и оперативная система отсчета, которая дает возможность производить промежуточные измерения без потери результата в абсолютной и относительной системе, для переключения на которую имеется кнопка на передней панели УЦИ.

Прибор имеет ручной и автоматический режимы работы с формированием дискретных управляющих сигналов, обеспечивающих указание направления движения и формирующих ступенчатое торможение при подходе к заданной позиции. Параметры 5 ступеней торможения и значения 8 координат позиционирования хранятся в энергонезависимой памяти УЦИ. Переключение режимов работы и выбор координат позиционирования возможны как с клавиатуры на передней панели, так и по внешним сигналам.

На задней панели ЛИР-522 расположены разъемы вилка РС10ТВ для подключения энкодеров, вход для подключения питающей сети (сетевой кабель длиной 1,8 метра с евровилкой входит в комплект поставки), клавишный выключатель, клемма заземления, держатель предохранителя 2А, разъем D-sub вилка DB25M для сигналов управления. При заказе дополнительных опций "порт RS232" и "приемник внешнего сигнала" устанавливаются разъемы D-sub вилка DB9 и вилка РС7ТВ.

Интервал рабочих температур 0...+40°C
Степень защиты от внешних воздействий IP54
Потребляемая мощность ≤15 Вт
Напряжение питания (переменный ток 47..440 Гц) 85...264 В
Вариант исполнения
Внешние сигналы
Порт для выдачи данных
Сохранение текущего отсчета при выключении

Код заказа

ЛИР-522X1XX2XX3XX4X5X6
Конструктивное исполнение X1
Версия программного обеспечения XX2

Другие версии указывается при необходимости реализации функционала отсуствующего в базовой версии ПО по согласованию с производителем

Приемник внешнего сигнала XX3
Тип сигнала от измерительного датчика XX4
Разрешающая способность сигнала измерительного датчика X5

Указывается для справки

Порт для выдачи данных во внешнее устройство X6

Если опция не заказывается, то позиция в коде заказа пропускается

Пример заказа : ЛИР-522Р-00-00-ПИ-10-RS232

ЛИР-522, исполнение встраиваемое, приемник внешнего сигнала отсутствует, разрешающся способность 10 мкм по всем осям (для справки), порт RS232.
