ЛИР-500

Устройство цифровой индикации
  Изготовитель  СКБ ИС
  Статус  Серийный выпуск
  Гарантийный срок  3 года

Двухосевое малогабаритное устройство цифровой индикации для работы с угловыми и линейными инкрементными преобразователями перемещения (инкрементными энкодерами), имеющими напряжение питания +5 В и выходные сигналы RS422 ПИ TTL. Вместе с линейными энкодерами ЛИР-7М представляет собой рекомендуемый комплект для модернизации измерительных микроскопов типа УИМ и ДИП.

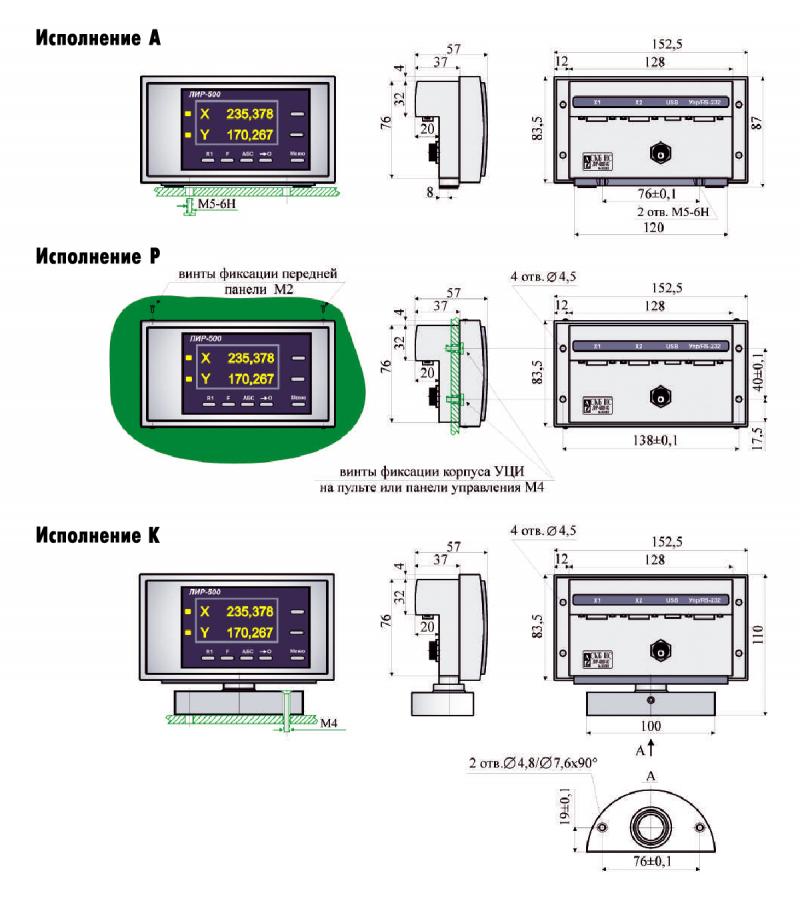

УЦИ выполнено в корпусе из ударопрочного ABS пластика и рассчитано на встраивание в пульты и панели управления (ЛИР-500P). Крепление осуществляется винтами М4 через скрытые отверстия в корпусе. Предусмотрена модификация корпуса для использования в приборном исполнении с возможностью жесткого крепления к неподвижному основанию (ЛИР-500A), которая имеет в основании корпуса пластину с резьбовыми отверстиями под винты крепления М5. Вариант изделия с шарнирным креплением (ЛИР-500К) позволяет закрепить УЦИ на подставке с возможностью оперативного изменения положения для удобства работы оператора. В основании шарнирного кронштейна также имеются отверстия под винты крепления М5.

На передней панели УЦИ расположены высококонтрастный OLED дисплей, индикаторы выбора оси и кнопки управления. Обе оси одновременно отображаются на дисплее (7 десятичных разрядов и знак), высота цифр 10 мм. При работе только с одной осью, вторую можно отключить в экранном меню. Дискретность энкодера, тип оси, маркировка оси, формат индицирования также настраиваются в экранном меню прибора.

Для угловых и линейных датчиков с референтной меткой возможна компенсация нелинейной погрешности по заданной в ПЗУ прибора таблице коррекции на 360 значений.

УЦИ предполагает возможность работы в трех системах отсчета. Относительная система отсчета позволяет производить измерения от произвольно выбранной начальной позиции, которая определяется нажатием кнопки обнуления на передней панели в любом месте контролируемого перемещения и может определять систему координат измеряемой (обрабатываемой) детали. Абсолютная система отсчета определяет систему координат станка или измерительной системы и связана с положением референтной метки энкодера. Для переключения между относительной и абсолютной системами отсчета предусмотрена кнопка на передней панели. Также существует и оперативная система отсчета, которая дает возможность производить промежуточные измерения без потери результата в абсолютной и относительной системе, для переключения на которую имеется кнопка на передней панели УЦИ.

На задней панели ЛИР-500 расположены два разъема D-sub розетка DB9 для подключения энкодеров, вход для подключения внешнего блока питания (входит в комплект поставки). При заказе дополнительных опций "порт RS232" или "приемник внешнего сигнала" устанавливаются разъем D-sub вилка DB9. При заказе опции "порт USB" устанавливается разъем USB type B. При необходимости одновременного использования приемников внешнего сигнала и передачи данных во внешнее устройство возможна установка только USB-порта.

Интервал рабочих температур 0...+40°C
Степень защиты от внешних воздействий IP40
Потребляемая мощность ≤10 Вт
Напряжение питания (переменный ток 47..440 Гц) 175...264 В
Вариант исполнения
Внешние сигналы
Порт для выдачи данных
Сохранение текущего отсчета при выключении

Код заказа

ЛИР-500X1XX2XX3XX4X5X6
Конструктивное исполнение X1
Версия программного обеспечения XX2

Другие версии указывается при необходимости реализации функционала отсуствующего в базовой версии ПО по согласованию с производителем

Приемник внешнего сигнала XX3

При необходимости одновременного использования приемников внешнего сигнала и передачи данных во внешнее устройство возможна установка только USB-порта.

Тип сигнала от измерительного датчика XX4
Разрешающая способность сигнала измерительного датчика X5

Указывается для справки

Порт для выдачи данных во внешнее устройство X6

Если опция не заказывается, то позиция в коде заказа пропускается

Пример заказа : ЛИР-500Р-00-00-ПИ-1

ЛИР-500, исполнение встраиваемое, приемник внешнего сигнала отсутствует, разрешающся способность 1 мкм по всем осям (для справки).

Файл Размер Размещен
3D модель ЛИР-500А.STEP16,59 MB11 Дек 2018
3D модель ЛИР-500К.STEP17,74 MB11 Дек 2018
3D модель ЛИР-500Р.STEP15,93 MB11 Дек 2018
Паспорт.pdf1,41 MB11 Дек 2018
