ЛИР-840Б

Силовая муфта
  Изготовитель  СКБ ИС
  Статус  Серийный выпуск
  Гарантийный срок  3 года

Сильфонная муфта для силовых валов. Предназначена для передачи крутящего момента от вала двигателя и компенсации несоосностей и перекоса валов.

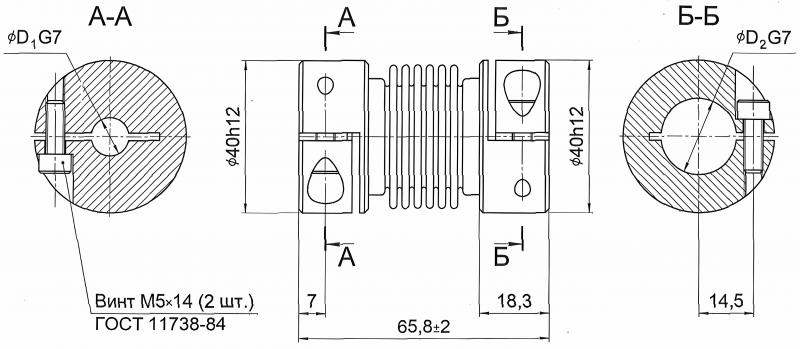

Диаметр муфты - 40 мм, длина - 65,8 мм. Посадочные диаметры: 12, 14, 16, 18, 20 мм.

Повсеместно применяется на различном промышленном оборудовании: на электродвигателях, станках, компрессорах, конвейерах, лебедках и др.

силовая муфта соединительная муфта сильфонная
Тип муфты сильфонная
Максимальная скорость вращения 10000 об/мин
Масса 0,35 кг
Жесткость на скручивание 3300 Н·м/рад
Допустимый крутящий момент 10 Н·м
Допустимое радиальное смещение осей ≤0,2 мм
Допустимый наклон осей ≤1,0°
Допустимое осевое смещение ≤1,0 мм
Момент инерции 4,4·10-5 кг·м²
Посадочный диаметр D1
Посадочный диаметр D2

Код заказа

ЛИР-840Б–X1–X2
Посадочный диаметр D1 X1

12 - 12 мм

14 - 14 мм

16 - 16 мм

18 - 18 мм

20 - 20 мм

Посадочный диаметр D2 X2

12 - 12 мм

14 - 14 мм

16 - 16 мм

18 - 18 мм

20 - 20 мм

Пример заказа : ЛИР-840Б-16-20

Силовая муфта ЛИР-840Б, посадочный диаметр D1 - 16 мм, посадочный диаметр D2 - 20 мм.
